로봇 레이저 용접기
여행지 설명
로봇 레이저 용접기는 XNUMX차원 공작물의 레이저 용접을 위해 설계된 특수 자동 용접기입니다. 빛, 기계 및 전기를 결합하고 샤프트로 연결된 산업용 로봇의 세 가지 주요 시스템으로 구성됩니다. 탄소강, 스테인리스강, 알루미늄 합금과 같은 다양한 금속 재료의 레이저 자동 용접을 달성하기 위해 용접 작업대에서 다양한 크기의 보조 고정구와 함께 사용됩니다.
제품 사양
| 일련 번호 | 구성 요소들 | 브랜드 및 모델 | 비고 |
| 1) | 섬유 레이저출처 | MAX | 1set |
| 2) | 6축연결 산업용 로봇 | 에스턴 ER12-1510/ER20-1780 | 1 세트(로봇 팔, 제어 캐비닛, 티칭 펜던트 포함) |
| 3) | 파이버 레이저 특수 용접 헤드 | BWT30+PC | 1set |
| 4) | 파이버 레이저 냉각 시스템 | 한리 | 1set |
| 5) | 내각 | DMK | 1set |
| 6) | 안정시키는 것 | 상해 Xishun/Dongguan Jinbao | Optional |
| 7) | 용접 흄 정화 장치 | 연기 필터 X500/X700 | Optional |
| 8) | 임의의 특수 도구 및 예비 부품 제공(레이저 보호 안경 포함) | 1set | |
| 9) | 장비 관련 기술정보 제공 | 1set |
1) 파이버 레이저 기술 파라미터
로봇 레이저 용접기는 높은 광전 변환 효율과 우수한 빔 모드를 제공하는 3000W 파이버 레이저를 사용합니다. 광섬유 전송을 통합하여 로봇 통합과 호환되면서 장거리 처리가 가능합니다. 또한 컴팩트한 크기로 휴대가 간편합니다. 레이저 출력은 모듈화할 수 있으므로 특정 요구 사항에 따라 점진적으로 증가할 수 있습니다. 이 기계는 또한 다중 광학 출력 셔터를 갖추고 있어 다양한 응용 분야에 다용성을 제공합니다.
| 레이저 작동 방식 | 연속/변조 |
| 파장 | 1075nm±5 |
| 정격 출력 전력 | 2000W |
| 빔 품질 BBP | ≥2.0 |
| 변조 주파수 | 5KHz |
| 출력 전력 안정성 | 0.02 |
| 출력 섬유 코어 직경 | 50µm |
| 정격 입력 전압 | 400±10%VAC |
| 전력 소모 | <10kW |
| 근무 환경 | 0-45ºC |
2) XNUMX축 산업용 로봇의 기술적 특성 및 지표
1. 가동 시간이 길고 유지 보수 간격이 긴 높은 신뢰성과 내구성.
2. 로봇은 빠른 움직임과 짧은 작동 주기 시간을 보입니다. Yaskawa의 모션 제어 기술은 가속 및 감속을 최적화하여 로봇의 작업 주기 시간을 최소화합니다.
3. 우수한 궤적 정확도와 반복성 위치 정확도(RP=0.03mm)로 안정적인 생산 품질을 보장하는 높은 정밀도를 제공합니다.
4. 이 로봇은 12kg에서 20kg까지의 페이로드 옵션과 1.780m의 최대 도달 거리로 상당한 힘과 다재다능함을 가지고 있습니다.
5. 가혹한 생산 환경을 견디도록 설계되었으며 견고하고 내구성 있는 구조를 특징으로 합니다. IP67 보호 등급이며 스팀 청소가 가능합니다. 클린룸형(class 100)과 "주조 전문가형"이 있습니다.
6.The 기계는 융통성 있는 통합 및 생산을 허용하는 좋은 융통성을 제안합니다. 추가 편의를 위해 모든 모델을 거꾸로 설치할 수 있습니다.
3) Qilin BWT30 스윙 용접 헤드+PC
다양한 프로세스 요구 사항에 대한 7가지 스윙 패턴
오프라인, PC 제어 및 기타 작업 모드와 호환되는 디스플레이 제어
이중 보호 창 설계, 방진 및 슬래그 방지 설계, 효율적인 수냉, 안정적이고 신뢰할 수 있음
카메라, 산업용 렌즈, 모니터, 청색 광원 제공
감시에 최적화된 광학 솔루션
용접 공정을 명확하게 볼 수 있습니다.
통합 드라이브 및 제어, 강력한 간섭 방지 기능, 간단한 외부 배선
Qilin BWT30 스윙 용접 헤드의 기술 파라미터
| 전력 레벨 | 2000W |
| 조리개 지우기 | 26mm |
| X축 진동 진폭 | 0-5mm |
| Y축 진동 진폭 | 0-5mm |
| 흔들림 주파수 | 2 - 30Hz |
| 무게 | ~ 2.1kg |
4) CCD 모니터링 시스템
고화질 CCD 카메라와 고화질 디스플레이 탑재
모니터링 시스템의 배율은 20배 이상입니다(특정 구성은 출구 헤드의 구성에 따라 다름).
용접 공정은 용접 솔기 위치의 이미지를 명확하게 보여줄 수 있습니다.
초점 기능을 나타내는 자동 적색 표시등으로 동축 적색 표시등은 용접 부분을 정확하게 찾고 디스플레이의 십자 커서에 해당합니다.
레이저 스폿의 초점은 CCD 모니터링 시스템의 초점과 일치해야 합니다(즉, 모니터링 시스템을 통해 용접부가 명확하게 보일 때 레이저 스폿의 초점은 용접부에 있음)
용접하는 동안 CCD는 동축으로 모니터링하고 동축 적색 표시등 아래 용접 위치에서 최상의 용접 지점 또는 용접 트랙을 결정할 수 있습니다.

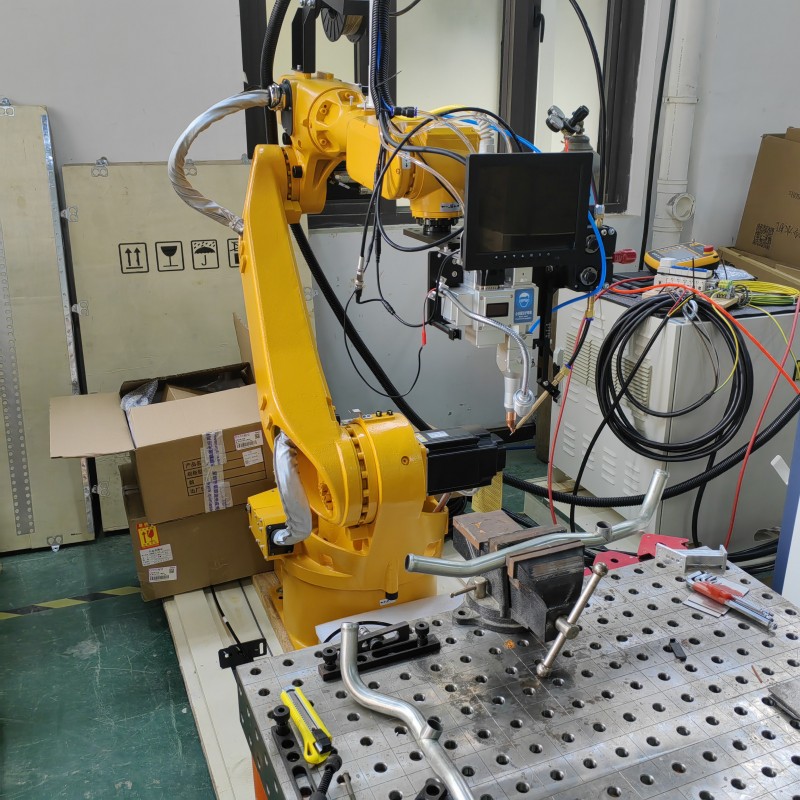

로봇 레이저 용접기

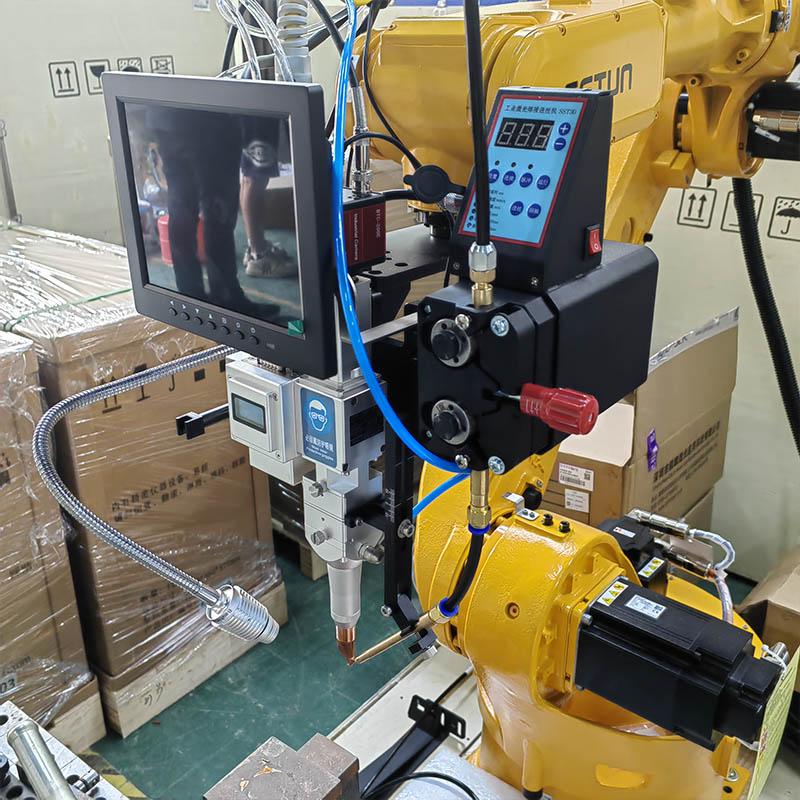

로봇 레이저 용접기

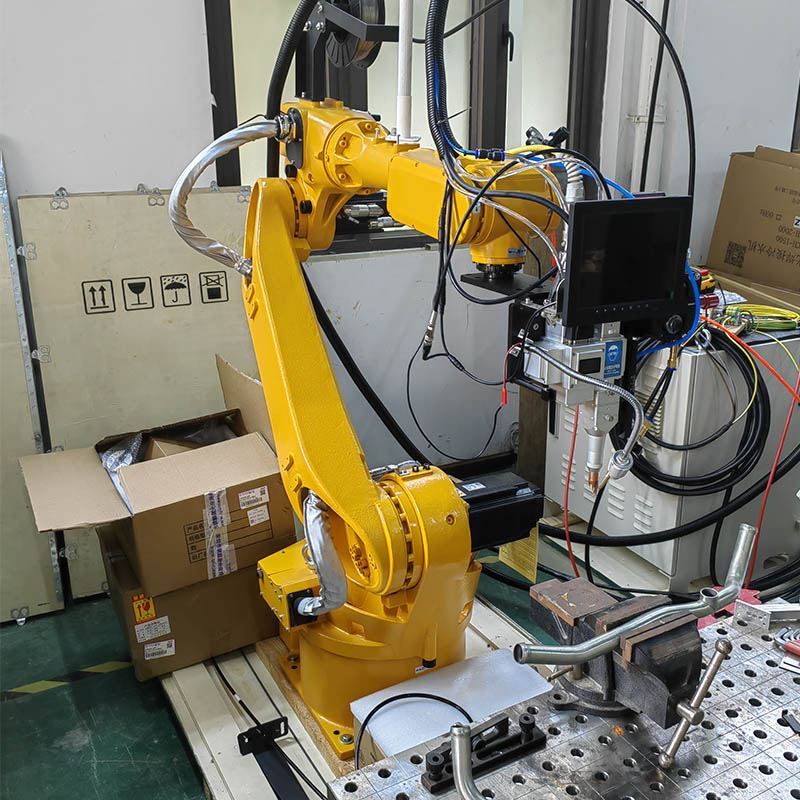

로봇 레이저 용접기
빠른 세부 사항
1.Laser 평면 맞대기 이음 및 랩 용접: 여기에는 평면 맞대기 솔기와 평면 랩 솔기가 있는 강판의 용접이 포함됩니다.
2.레이저 표면 맞대기 및 랩 용접: 이것은 재료의 표면에 용접을 포함하여 맞대기 및 랩 용접을 가능하게 합니다.
3. 다양한 특수 모양의 공작물 레이저 조합 용접: 이 기계는 레이저 기술을 사용하여 다른 모양의 공작물을 함께 용접할 수 있습니다.
어플리케이션
1. 자동차 산업: 차체 부품, 프레임, 배기 시스템 및 기타 자동차 부품 용접에 사용됩니다.
2. 제조 산업: 금속 구조물, 기계 및 장비의 용접에 사용됩니다.
3.항공우주 산업: 엔진 부품, 랜딩 기어 및 구조 요소와 같은 항공기 부품 용접에 활용됩니다.
4.에너지 분야: 발전 장비, 파이프라인, 석유 및 가스 산업 부품의 용접에 사용됩니다.
경쟁 우위
1. 유연성: 복잡한 XNUMX차원 구조를 포함하여 광범위한 공작물을 처리할 수 있어 용접 응용 분야에서 다재다능함을 제공합니다.
2. 정밀도 및 품질: 매니퓰레이터 레이저 용접은 높은 정밀도와 제어된 열 입력을 보장하여 최소한의 왜곡으로 깨끗하고 정밀한 용접을 제공합니다.
3. 효율성 및 생산성: 이 기계는 고속으로 작동할 수 있어 용접 사이클 시간을 크게 줄이고 전반적인 생산성을 향상시킵니다.
4.자동화 및 통합: 매니퓰레이터 레이저 용접기는 로봇 시스템과 통합되어 완전히 자동화된 용접 프로세스를 가능하게 하고 수동 노동을 줄이고 효율성을 높일 수 있습니다.
5. 일관성 및 재현성: 레이저 용접은 일관되고 재현 가능한 용접 품질을 제공하여 결함을 최소화하고 고품질 용접을 일관되게 보장합니다.
