Sistema di saldatura laser automatizzato Italia
Descrizione del prodotto
Questa apparecchiatura è progettata per soddisfare le esigenze dei clienti di cui sopra e consiste principalmente di mainframe laser, refrigeratore d'acqua, tavola e tavola rotante servoassistita.
Dimensioni banco da lavoro 1700 x 3000 x 2200 (specifiche per progetto);
L'host laser, il refrigeratore d'acqua, il layout del tavolo del purificatore di fumo possono essere modificati in base alle effettive esigenze.
Specifiche
Host laser e suoi parametri:
| Modello laser | YLR-1000-K | ||||
| Proprietà ottiche | Caratteristiche | Valore più basso | Valori tipici | Valore massimo | Unità |
| Modalità di funzionamento | Continuo/Modulato | ||||
| stato di polarizzazione | Random | ||||
| Potenza di uscita nominale | 1000 | W | |||
| lunghezza d'onda del laser | 1070 | nm | |||
| Larghezza di banda della radiazione | 4 | 5 | nm | ||
| Tempo di accensione della luce | 30 | 50 | us | ||
| Instabilità della potenza in uscita | ± 1 | ± 3 | % | ||
| La luce rossa indica la potenza | 0.1 | 1 | mw | ||
| Uscita ottica | Connettori in fibra di trasmissione | HLC-8, adattamento QBH | |||
| Qualità del fascio BPP, fibra di trasmissione 50um | 1 | 1.1 | 1.5 | mm * mrad | |
| Qualità del fascio BPP, fibra di trasmissione 100um | 2.3 | 3 | 3.7 | mm * mrad | |
| Qualità del fascio BPP, fibra di trasmissione 200um | 6 | 8 | 10 | mm * mrad | |
| Lunghezza della fibra di trasmissione | 10 | TBD | m | ||
| Raggio di curvatura della fibra di trasmissione (sotto forza) | 200 | mm | |||
| Raggio di curvatura della fibra di trasmissione (non sollecitata) | 100 | mm | |||
| Parametri del sistema | Temperatura di ambiente | 10 | 50 | ℃ | |
| Umidità dell'ambiente di lavoro | 10 | 95 | % | ||
| Temperatura ambiente di stoccaggio | all'40 ottobre | 75 | ℃ | ||
| Dimensioni | 448 * * 677 177 | mm | |||
| Peso | 70 | KG | |||
| metodo di raffreddamento | Raffreddamento ad acqua | ||||
| Parametri di alimentazione | Tensione di funzionamento | 200-240V, 50 / 60Hz | |||
| Potenza massima assorbita | 2.7 | 3.2 | KW | ||
Struttura e configurazione del banco da lavoro:
| Modello/nome banco da lavoro | Tavolo per saldatura laser a quattro assi | |
| Descrizione del dispositivo | Dimensioni esterne (L*P*H) | 1100 * * 600 2200mm |
| Funzionalità di prestazione | Movimento dell'asse XY del pezzo, può saldare punto, linea retta, cerchio, quadrato o qualsiasi figura piana composta da arco. | |
| Metodo di controllo | Controllo da PC con monitor LCD 17". | |
| Corsa asse X (elettrica) | 200 mm, precisione di posizionamento ripetibile± 0.03mm | |
| Corsa asse Y (elettrica) | 150 mm, ripeti la precisione di posizionamento± 0.03mm | |
| Corsa asse Z (elettrica) | 300 mm, ripeti la precisione di posizionamento± 0.03mm | |
| Metodo di azionamento | Servo Drive | |
| Metodo di input della traccia di saldatura | Programmazione CNC o metodo di insegnamento | |
| Monitoraggio del cordone di saldatura CCD | Con monitor LCD da 17 pollici, è facile osservare la qualità di elaborazione e la posizione di elaborazione | |
| Metodo di soffiaggio del gas protettivo | Soffiaggio coassiale abbinato | |
| Gamma di saldatura | 200 * 150mm | |
| Massima velocità di saldatura | 80mm/s (velocità di movimento dell'asse) | |
| Software di saldatura | Software di saldatura laser UW | |
| Accessori opzionali | Pitch asse R | |
| Grata di sicurezza | Nessuna | |
| Potenza di lavoro | Monofase AC 220V, potenza 2KW | |
| Modello host corrispondente | Saldatrice IPG | |
I parametri UW-50P-150200C-FL-TF (con tubo di rame dell'albero laterale che soffia) sono mostrati nella tabella seguente.
| Collimatore (Fc) | 150mm (specifico per il design) |
| Specchio di messa a fuoco (Ff) | 200mm (specifico per il design) |
| Potenza del laser - lunghezza d'onda | 500W massimo |
| metodo di raffreddamento | Raffreddamento ad acqua |
| Peso | 3KG |
| Alimentazione gas di protezione | Albero laterale |
| Temperatura ambiente di funzionamento | 5℃ all'55 ottobre℃ |
| Temperatura ambiente di stoccaggio | 0 ℃ -55 ℃ |
| Umidità relativa | 30-90%, evitare la condensa |
Elenco della lista di consegna:
| NON. | Nome del progetto | Modello | Quantità | Unità | Commento |
| 1 | Saldatrice laser | Non standard | 1 | quantificatore | |
| 2 | Laser da 3000 W. | MAX | 1 | quantificatore | IPG |
| 3 | refrigeratore laser | Standard | 1 | quantificatore | |
| 4 | Fibra ottica | Standard | 1 | articolo | |
| 5 | Purificatore di fumo | UWLZJCQ01 | 1 | quantificatore | Opzionale |
| 5 | Pezzi di ricambio | 1 | set | ||
| 6 | Istruzioni per l'uso | 1 | set | ||
| 7 | Certificato di conformità dell'attrezzatura | 1 | porzioni | ||
| 8 | Lista di consegna (multipla) | 1 | porzioni | ||
| 9 | Segni appesi casuali | 1 | set | ||
| 10 | Rapporto di accettazione dell'attrezzatura | 1 | porzioni | ||
| 11 | Schema elettrico | 1 | porzioni | carta | |
| 12 | Schema del circuito dell'aria | 1 | porzioni | carta | |
| 13 | Schema di installazione del sito | 1 | porzioni | carta | |
| 14 | Manuale di manutenzione dell'attrezzatura | 1 | porzioni | ||
| 15 | Elenco delle parti soggette ad usura | 1 | porzioni |
Fornire parti e strumenti speciali come descritto nella seguente tabella:
| NON. | Nome | Quantità | Commento |
| 1 | Lenti protettive | 1 | 1 compressa ogni volta |
| 2 | Lenti di messa a fuoco | 1 | |
| 3 | Meccanismo di soffiaggio universale | 1 | |
| 4 | Ugello in rame | 3 | Uno ciascuno per ø6/ø8/ø10 |
| 5 | Faretto a luce blu | 1 | Alimentatore switching incluso |
Fornire parti e strumenti speciali come descritto nella seguente tabella:
| No. | Nome | Quantità | Unità | Commento |
| 1 | Interruttore a pedale | 1 | Taglia | Ferro TFS-1 |
| 2 | Occhiali protettivi | 2 | vice | |
| 3 | Cacciavite Phillips | 1 | metti | φ6 * 250mm |
| 4 | Chiave esagonale | 1 | set | TGK |
| 5 | Soffiare palloncini | 1 | Taglia | |
| 6 | Certificato di conformità del prodotto | 1 | prenota | |
| 7 | Manuale operativo | 2 | set | Un set di carta e un set di file elettronici |
| 8 | Rapporto di accettazione dell'utente | 2 | porzioni | |
| 9 | carta fotografica | 5 | pagina | |
| 10 | Carta specchiata | 2 | questo | |
| 11 | Chiave per mandrino | 1 | Taglia | |
| 12 | Viti per uso generico | alcuni | Taglia | M4 / M5 / M6 / M8 |
| 13 | Strumenti standard della cassetta degli attrezzi sul mercato | 1 | set |
-

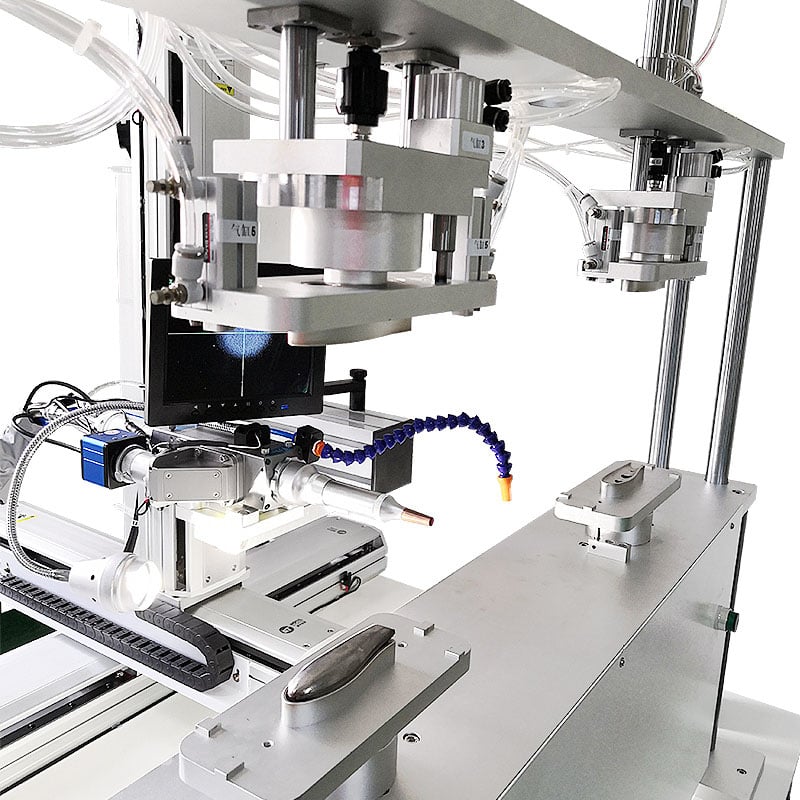

Sistema di saldatura laser automatizzato
-

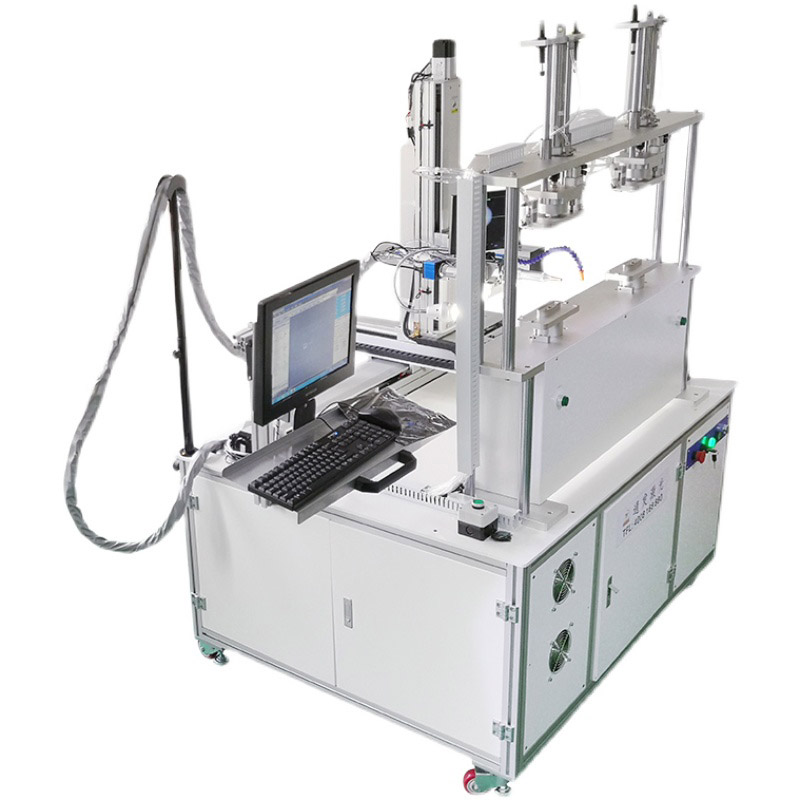

Sistema di saldatura laser automatizzato
-

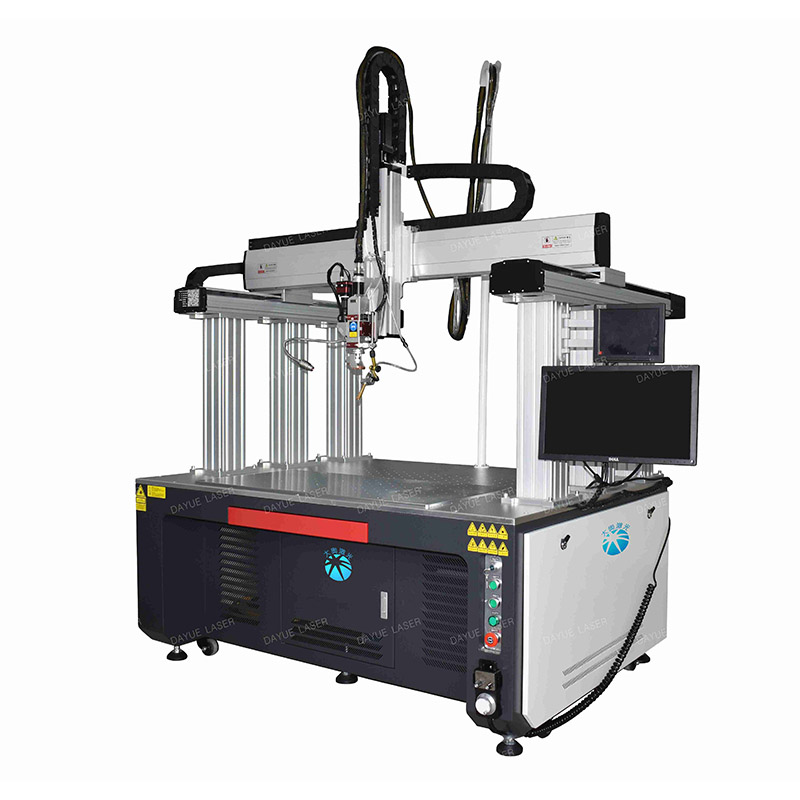

Sistema di saldatura laser automatizzato
