Description du produit

Le laser de nouvelle génération à faisceau ajustable RFL-ABP (Adjustable Beam Profile) de Raycus, lancé en 2020, a comblé le fossé dans la technologie nationale d'ajustement du mode de faisceau laser à fibre. En utilisant le combinateur optique sur mesure développé par Raycus, il est possible de réaliser différentes sorties de modes tels que des taches gaussiennes, des taches annulaires et des taches mixtes, qui peuvent être commutées arbitrairement selon les besoins de traitement. En même temps, la puissance du cœur de fibre et du cœur annulaire peut être ajustée indépendamment pour obtenir n'importe quel rapport de puissance entre le cœur de fibre et le cœur annulaire. Répondre aux exigences de découpe et de soudage laser de haute qualité, devenant ainsi un autre outil puissant pour améliorer la qualité et l'efficacité du traitement.

Raycus RFL-ABP High Power Fiber Laser Source details

Caractéristiques du produit

Raycus RFL-ABP High Power Fiber Laser Source factory a) Haute qualité de faisceau
b) Sortie de faisceau ajustable
c) La puissance du cœur central/du cœur annulaire peut être ajustée indépendamment
d) Fiabilité élevée
e) Sans entretien
f) Haut rendement de conversion électrique et lumineux
Raycus RFL-ABP High Power Fiber Laser Source factory
Raycus RFL-ABP High Power Fiber Laser Source factory g) Interface de contrôle pratique
h) Capacité de modulation rapide

Paramètres techniques

Propriétés optiques
modèle 1500 / 1500
2000/ 2000 3000/ 3000 2000/ 4000 4000/ 2000 4000/ 4000 6000/6000
Puissance de sortie globale de la machine (kW) 3 4 6 6 6 8 12
Puissance de sortie principale (kW) 1.5 2 3 2 4 4 6
Puissance de sortie du cœur annulaire (kW) 1.5 2 3 4 2 4 6
Mode de fonctionnement Continu/Modulé
Direction de polarisation Aléatoire
Plage d'ajustement de puissance (%) 10~100
Longueur d'onde (nm) 1080±5
Instabilité de la puissance de sortie ±1,5%
Fréquence de modulation (Hz) 50~5k 50~2k
Type de tête de sortie fibreuse IHQB
QD
Diamètre du cœur de la fibre de transmission (μm) 50, 100, personnalisable 100
Cœur de fibre optique de transmission de l'anneau, diamètre du cœur (μm) 150, 300, personnalisable 300
Longueur de la fibre de sortie (m) 20
Caractéristiques électriques
Tension de fonctionnement Système triphasé quatre fils AC340V~AC420V, 50/60Hz (incluant PE)
Consommation maximale de puissance (kW) 9 11.5 17.5 17.5 17.5 23 34.5
Méthode de contrôle Communication série / AD
Autres propriétés
Dimensions extérieures (L×H×P) 670×990×1160 (mm)
900×960×1160 (mm)
1200×960×1160 (mm)
Poids(kg) <250
<360 <400 <500
Température de stockage (℃) -10~60
Méthode de refroidissement Refroidissement par eau

Pour plus de détails

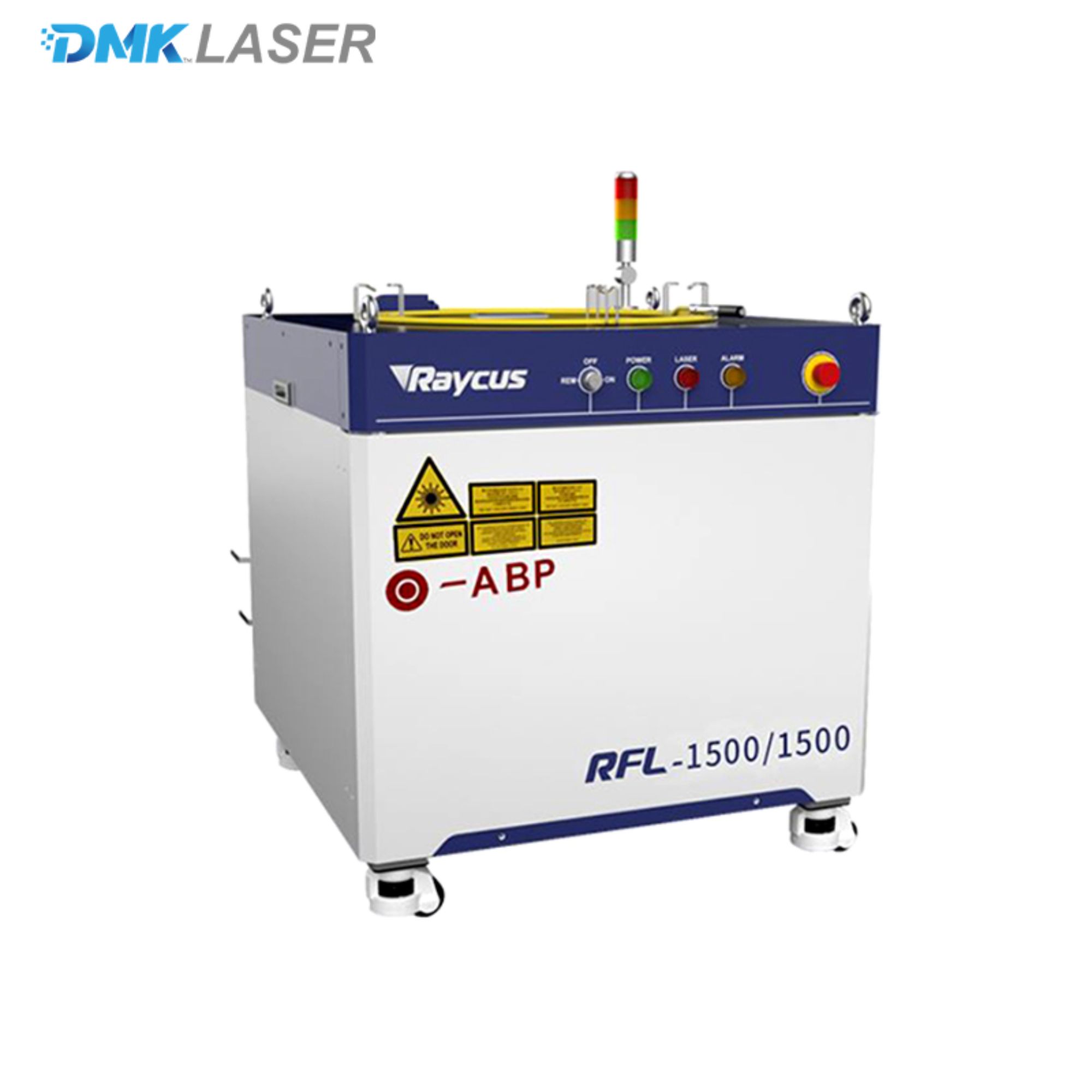

RFL-1500/1500-ABP, RFL-2000/2000-ABP
Dimensions du corps principal du laser à fibre continue

Raycus RFL-ABP High Power Fiber Laser Source details Raycus RFL-ABP High Power Fiber Laser Source details

a) Vue avant et vue arrière du laser

Raycus RFL-ABP High Power Fiber Laser Source factory Raycus RFL-ABP High Power Fiber Laser Source factory

b) Vue supérieure et vue gauche du laser

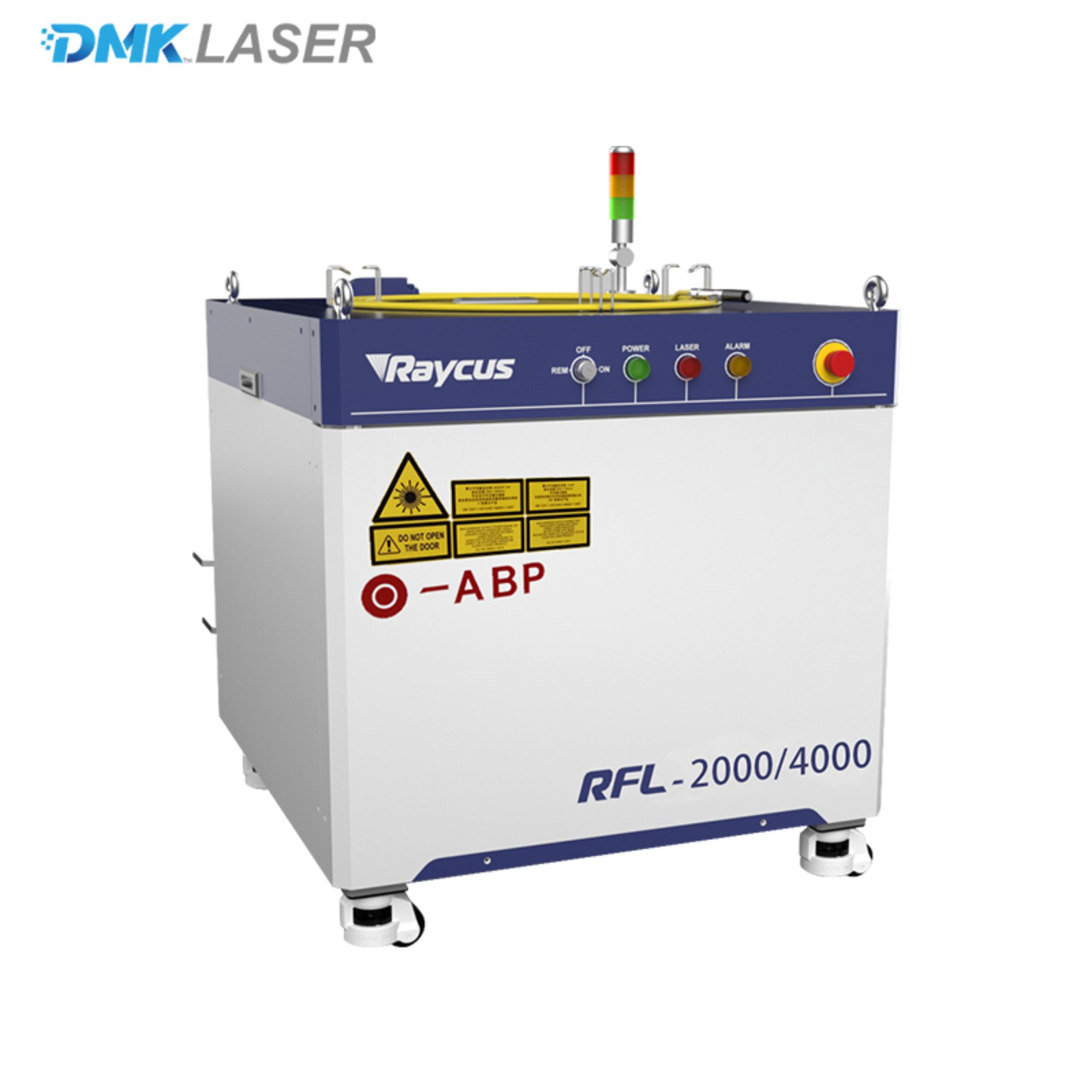

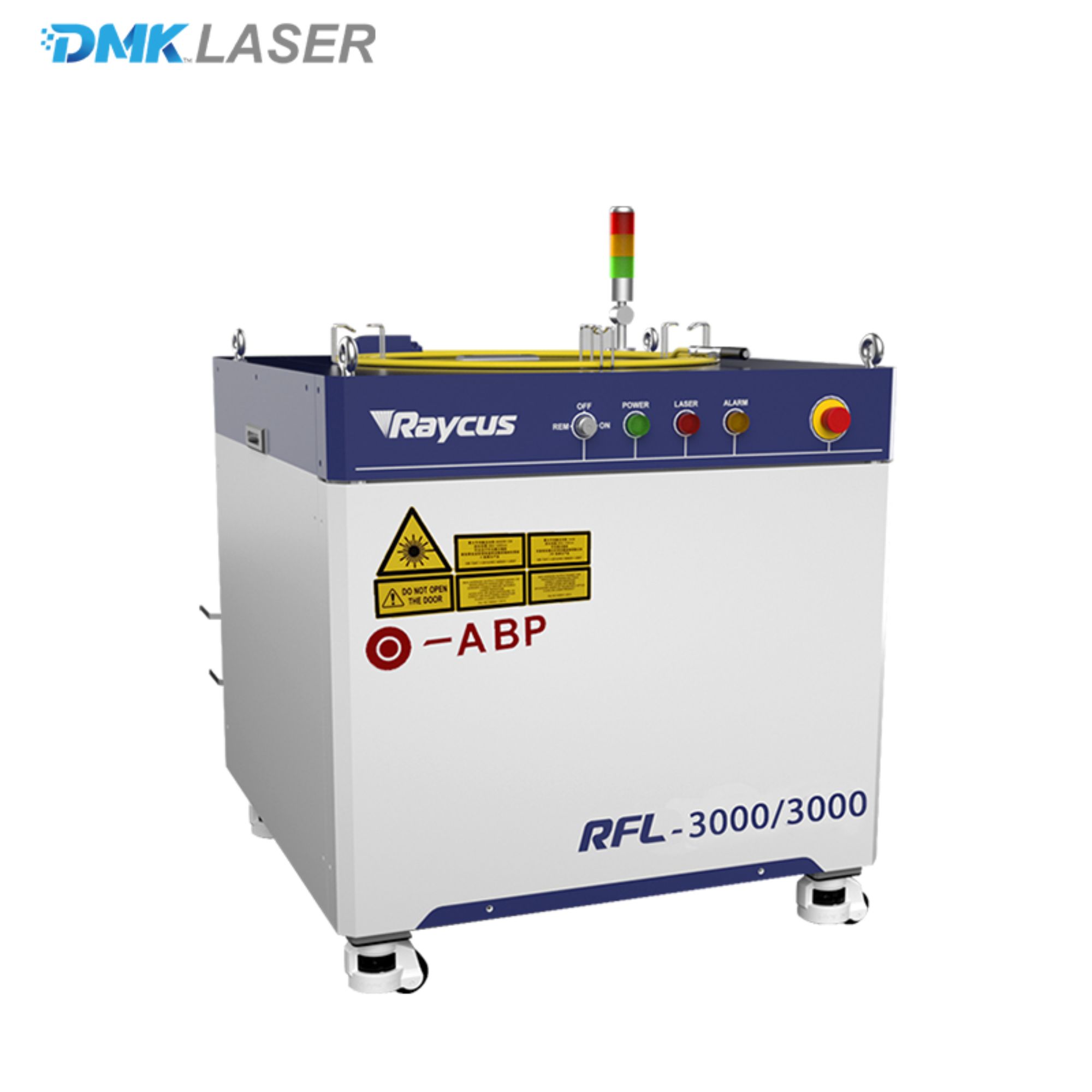

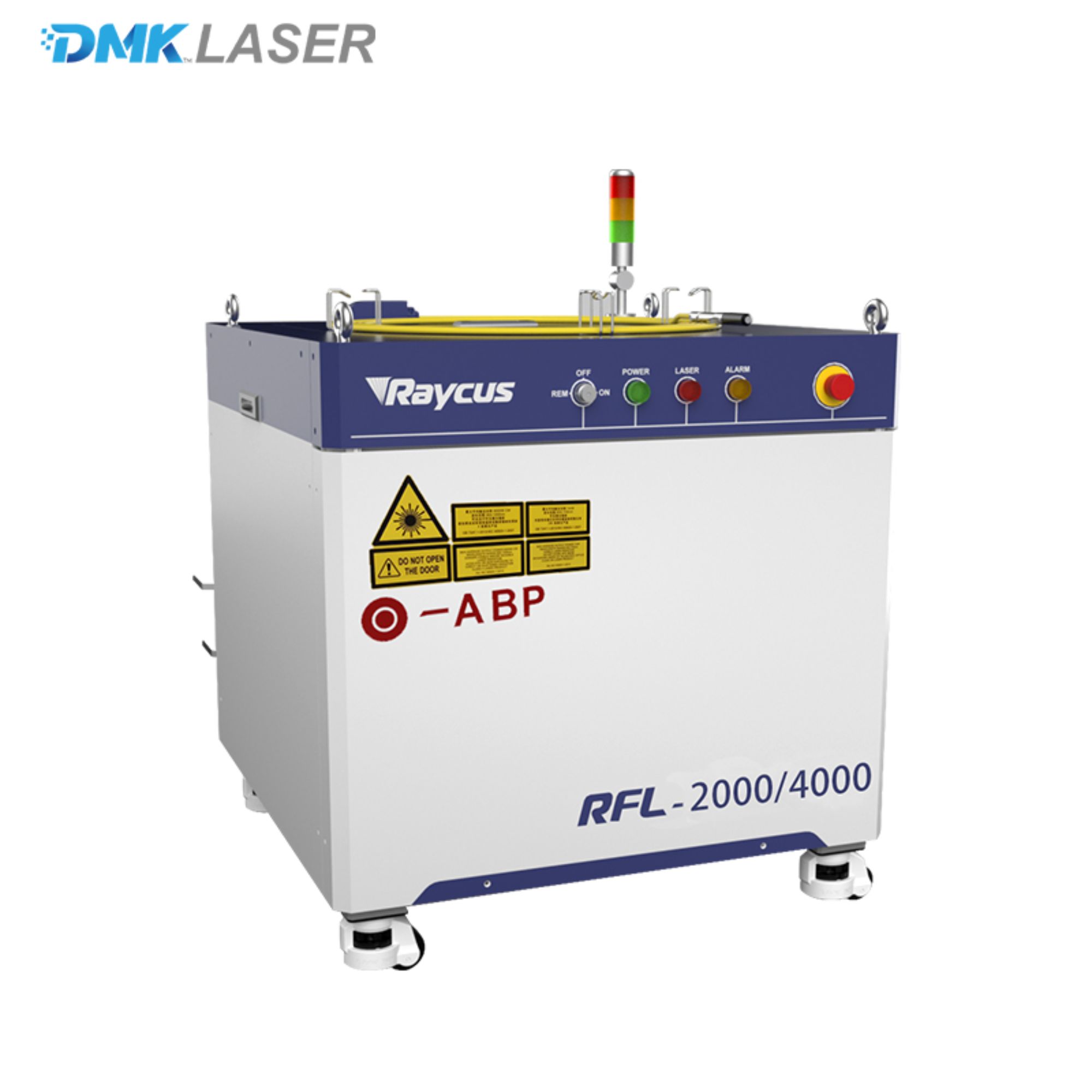

RFL-3000/3000-ABP, RFL-2000/4000-ABP, RFL-4000/2000-ABP, RFL-4000/4000-ABP,

Dimensions du corps principal du laser à fibre continue

Raycus RFL-ABP High Power Fiber Laser Source factory Raycus RFL-ABP High Power Fiber Laser Source manufacture

a) Vue avant et vue arrière du laser

Raycus RFL-ABP High Power Fiber Laser Source manufacture Raycus RFL-ABP High Power Fiber Laser Source factory

b) Vue supérieure et vue gauche du laser

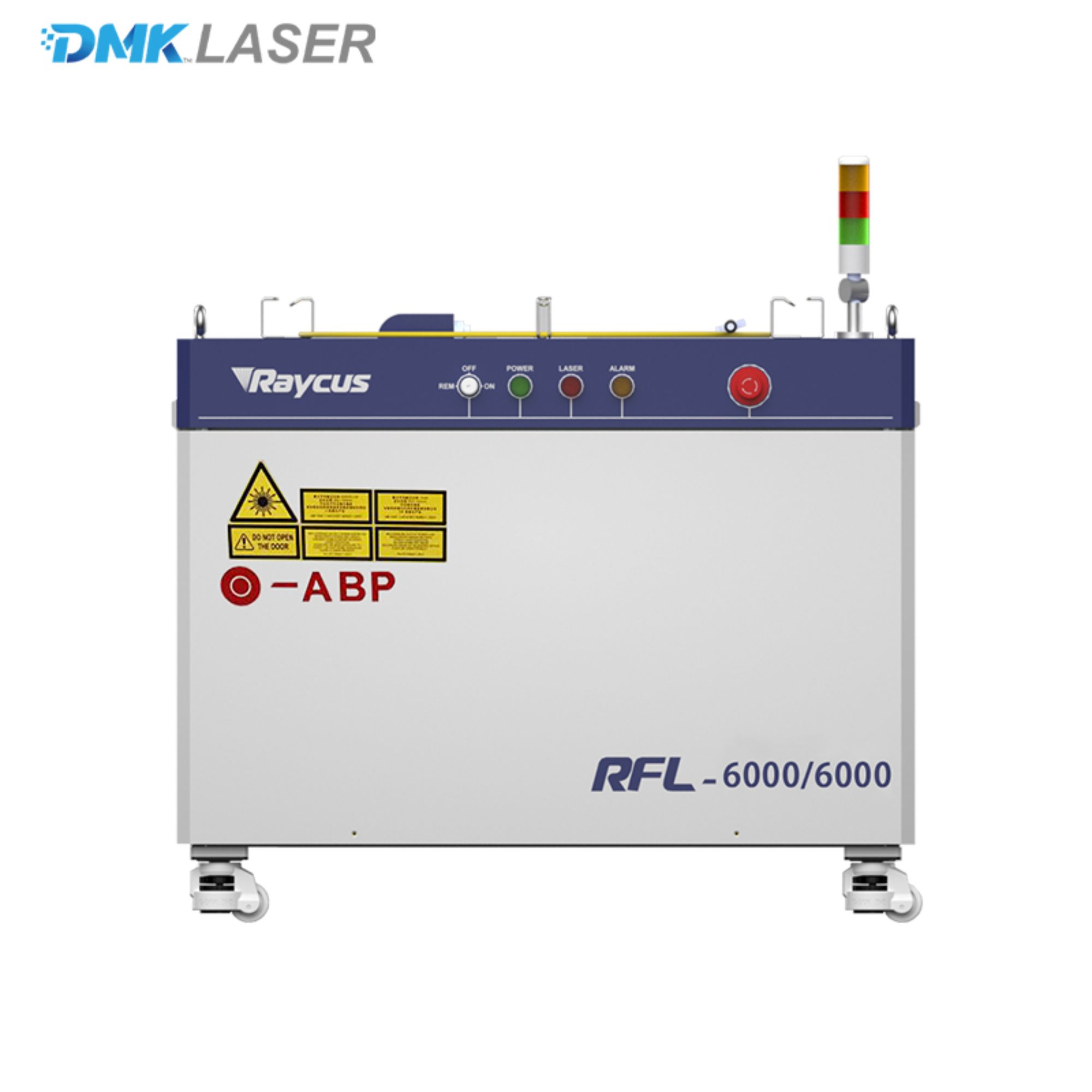

RFL-6000/6000-ABP, dimensions du corps principal du laser à fibre continue

Raycus RFL-ABP High Power Fiber Laser Source factory Raycus RFL-ABP High Power Fiber Laser Source factory

a) Vue avant et vue arrière du laser

Raycus RFL-ABP High Power Fiber Laser Source details Raycus RFL-ABP High Power Fiber Laser Source supplier

b) Vue avant et vue arrière du laser

Application

Industries concernées : soudage des pièces de carrosserie automobile, soudage d'alliages, industrie des batteries lithium,

soudage des métaux non ferromagnétiques, composants électroniques, soudure 3C

Raycus RFL-ABP High Power Fiber Laser Source supplier
