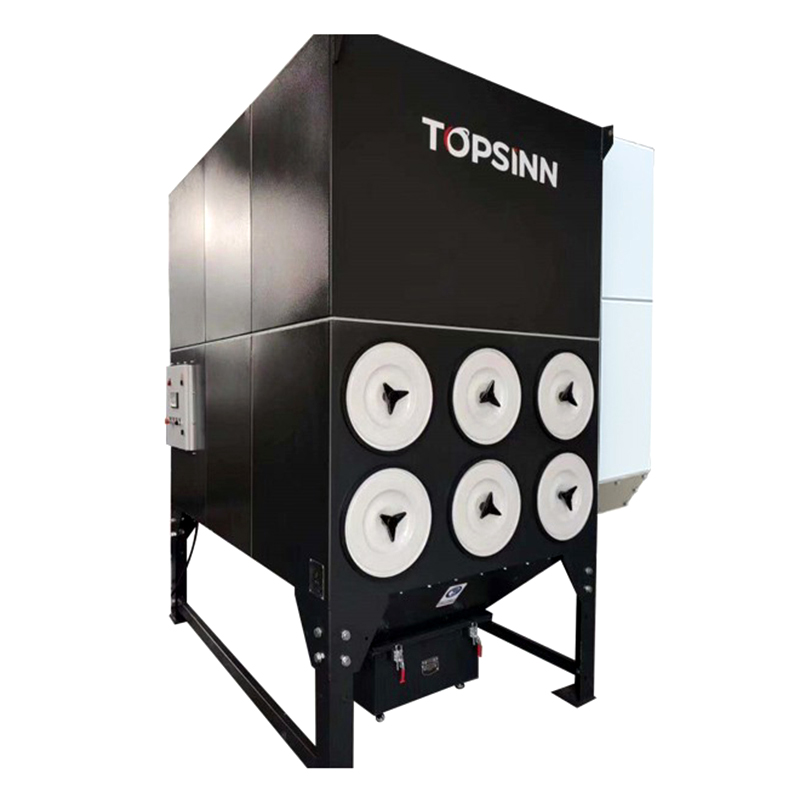

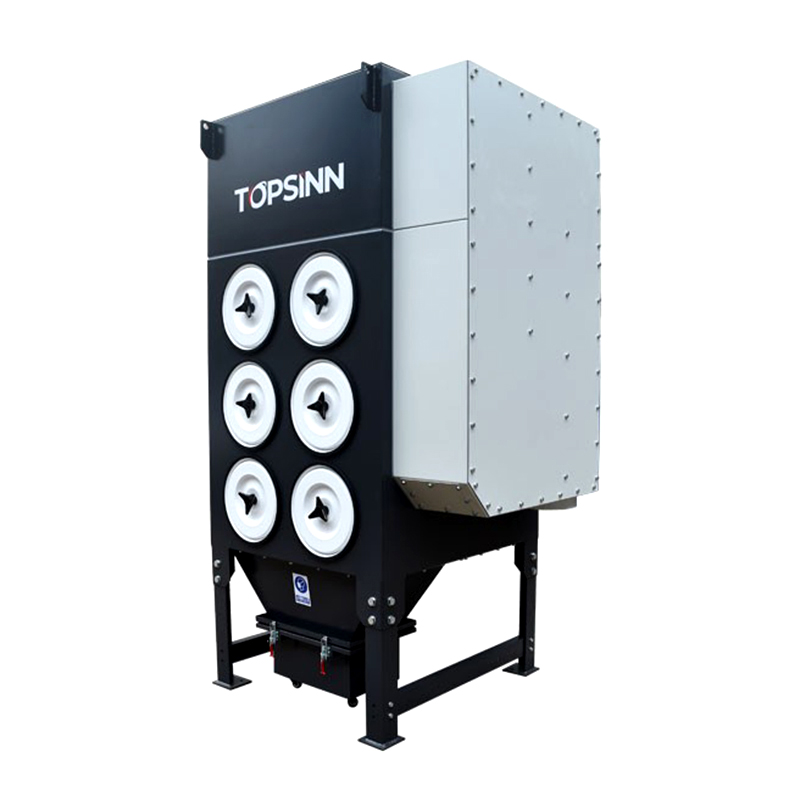

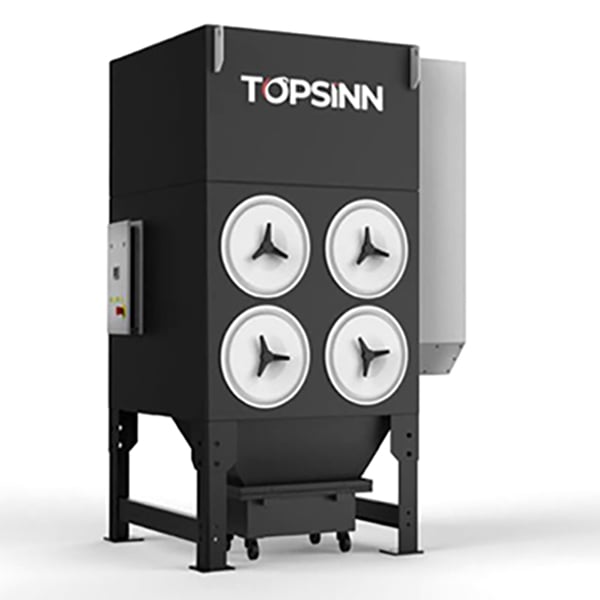

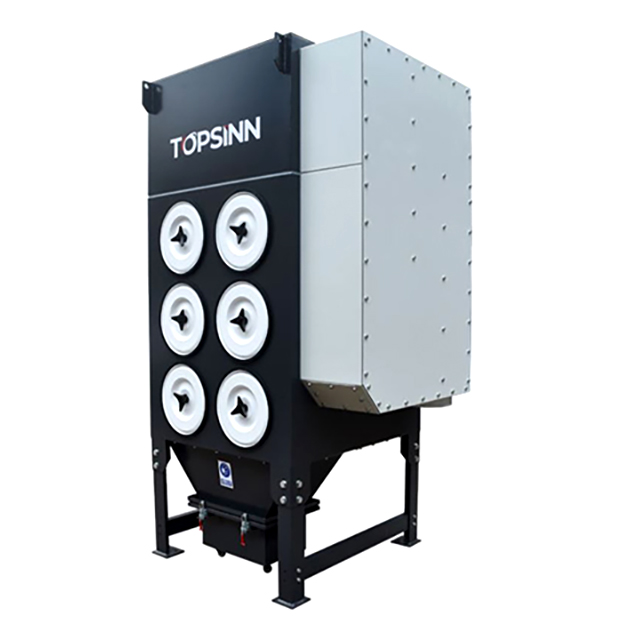

TOPSINN TODC-P Serie Industrie-Staubsauger
| Übersicht |
Modelle: TODC-8P / TODC-12P / TODC-18P / TODC-24P
Die TOPSINN TODC-P Serie ist auf hohe Leistungsanforderungen bei der Staubtrennung in anspruchsvollen Industrieumgebungen ausgelegt. Mit robuster Konstruktion, fortschrittlicher Filtration und intelligenter Steuerungstechnik sind diese Einheiten ideal für Laserschneiden, Schweißen und andere schwerpunktmäßige Anwendungen.
| Hauptmerkmale |
Hochwirksame Filtration
Ausgestattet mit TORAY F9-Filterpatronen, die eine Filtereffizienz von 99,99 % gewährleisten. Leistungsstarker Saugstrom
Angetrieben von SIEMENS Motoren, die einen starken Unterdruck für effektive Staubextraktion bieten.Intelligentes Steuerungssystem
Selbst entwickelter Controller mit Unterstützung des EtherCAT-Protokolls und umweltfreundlicher Energieeinsparung durch Frequenzumrichtersteuerung. Benutzerfreundliche Oberfläche
LCD-Mensch-Maschine-Schnittstelle (HMI) für einfache Bedienung und Überwachung. Dauerhaftes Design
Industrieausführung mit pulsgeführtem Rückspülreinigungssystem zur Filterreinigung.
| Technische Spezifikationen |
| Modell | TODC-8P | TODC-12P | TODC-18P | TODC-24P |
|---|---|---|---|---|
| Filterpatronen | 8 | 12 | 18 | 24 |
| Luftvolumen (m³/h) | 9,000 | 10.000 | 15.000 | 20.000 |
| Filtrationswirksamkeit | 99,99% | 99,99% | 99,99% | 99,99% |
| Filterfläche (m²) | 160 | 180 | 240 | 320 |
| Lüfterleistung (kW) | 11 (SIEMENS) | 15 (SIEMENS) | 18,5 (SIEMENS) | 22 (SIEMENS) |
| Sammlerkapazität (L) | 90 | 120 | 210 | 240 |
| Luft-Einlassdurchmesser (mm) | 400 (anpassbar) | 500 (anpassbar) | 550 (anpassbar) | 600 (anpassbar) |
| Stromversorgung | 3-Phasen, 4-polig, 380V | 3-Phasen, 4-polig, 380V | 3-Phasen, 4-polig, 380V | 3-Phasen, 4-polig, 380V |
| Luftkompressionsbedarf | 0,6–0,7 MPa, ölfrei und wasserdampffrei | 0,6–0,7 MPa, ölfrei und wasserdampffrei | 0,6–0,7 MPa, ölfrei und wasserdampffrei | 0,6–0,7 MPa, ölfrei und wasserdampffrei |
| Einheitliches Gewicht (kg) | 1.200 | 1.800 | 2,100 | 2.300 |
| Abmessungen (mm) | 2575×2215×1016 | 2751×2215×1516 | 3696×2215×1516 | 4440×1930×1516 |
| ANWENDUNGEN |
Laserschneid- und -schweißoperationen
Metallbearbeitung und -fertigung
Industrie-Staub- und -Rauchextraktion
Fertigungsumgebungen, die eine hoch-effiziente Luftreinigung erfordern
