Vysoce výkonný vláknový laserový zdroj Raycus RFL-ABP
| popis produktu |
|
|
Raycus' 2020 nová generace laseru s nastavitelným paprskem RFL-ABP (Adjustable Beam Profile) zaplnila mezeru v domácí technologii nastavitelného režimu vláknového laserového paprsku. Pomocí přizpůsobeného slučovače optických vláken vyvinutého společností Raycus lze realizovat různé režimy výstupu, jako je Gaussův světelný bod, kruhový světelný bod a smíšený světelný bod, a lze je libovolně přepínat podle požadavků na zpracování. Současně lze výkon vláknového jádra a prstencového jádra nastavit nezávisle, aby se dosáhlo jakéhokoli poměru výkonu vláknité jádro/kruhové jádro. Splňte poptávku po vysoce kvalitním laserovém řezání a svařování a staňte se dalším mocným nástrojem pro zlepšení kvality a efektivity zpracování. |
| Vlastnosti produktu |
 |
a) Kvalita dálkového světla b) Nastavitelný výstup paprsku c) Výkon centrálního jádra/kruhového jádra lze nastavit nezávisle |
| d) Vysoká spolehlivost e) Bezúdržbový f) Vysoká účinnost přeměny elektřiny a světla |
 |
 |
g) Pohodlné ovládací rozhraní h) Schopnost rychlé modulace |
| Technické parametry |
| Optické vlastnosti | |||||||
| model | 1500 / 1500 |
2000 / 2000 | 3000 / 3000 | 2000 / 4000 | 4000 / 2000 | 4000 / 4000 | 6000/6000 |
| Celkový výstupní výkon stroje (kW) | 3 | 4 | 6 | 6 | 6 | 8 | 12 |
| Výstupní výkon jádra (kW) | 1.5 | 2 | 3 | 2 | 4 | 4 | 6 |
| Výstupní výkon prstencového jádra (kW) | 1.5 | 2 | 3 | 4 | 2 | 4 | 6 |
| Pracovní režim | Nepřetržitý/modulovaný | ||||||
| směr polarizace | náhodný | ||||||
| Rozsah nastavení výkonu (%) | 10 100 ~ | ||||||
| Vlnová délka (nm) | 1080 5 ± | ||||||
| Nestabilita výstupního výkonu | ± 1.5% | ||||||
| Modulační frekvence (Hz) | 50 ~ 5k | 50 ~ 2k | |||||
| Typ výstupní hlavy vlákna | IHQB |
QD
|
|||||
| Průměr jádra přenosového vlákna (μm) | 50, 100, přizpůsobitelné | 100 | |||||
| Prstencové jádro přenosového vlákna průměr jádra (μm) | 150, 300, přizpůsobitelné | 300 | |||||
| Výstupní délka vlákna (m) | 20 | ||||||
| Elektrické vlastnosti | |||||||
| Provozní napětí | Třífázový čtyřvodičový systém AC340V~AC420V, 50/60Hz (včetně PE) | ||||||
| Maximální spotřeba energie (kW) | 9 | 11.5 | 17.5 | 17.5 | 17.5 | 23 | 34.5 |
| kontrolní metoda | Sériová komunikace/AD | ||||||
| Ostatní vlastnosti | |||||||
| Velikost vzhledu (Š×V×H) | 670 × 990 × 1160 (mm) |
900 × 960 × 1160 （mm） |
1200 × 960 × 1160 （mm） | ||||
| Hmotnost (kg) | <250 |
<360 | <400 | <500 | |||
| Skladovací teplota (℃) | -10 ～ 60 | ||||||
| metoda chlazení | chlazení vodou | ||||||
| Více podrobností |
|

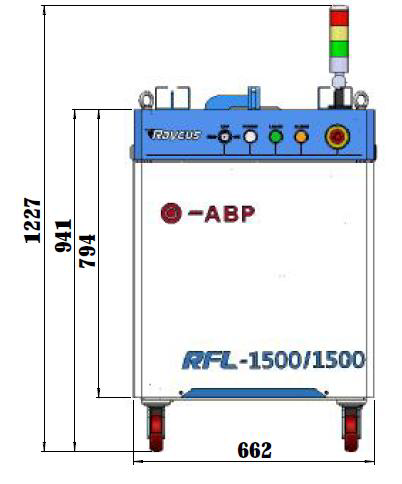

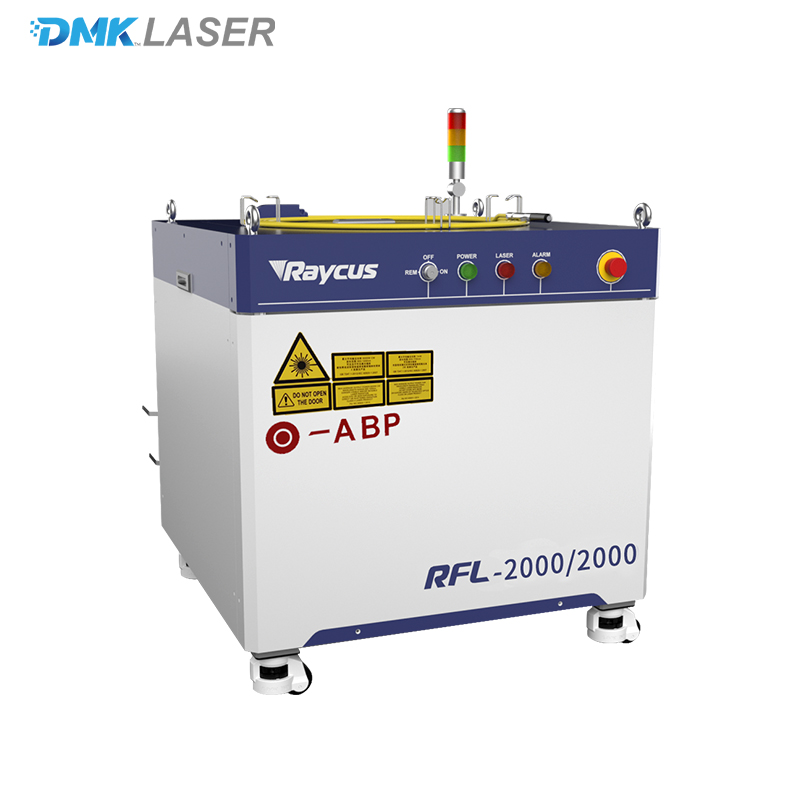

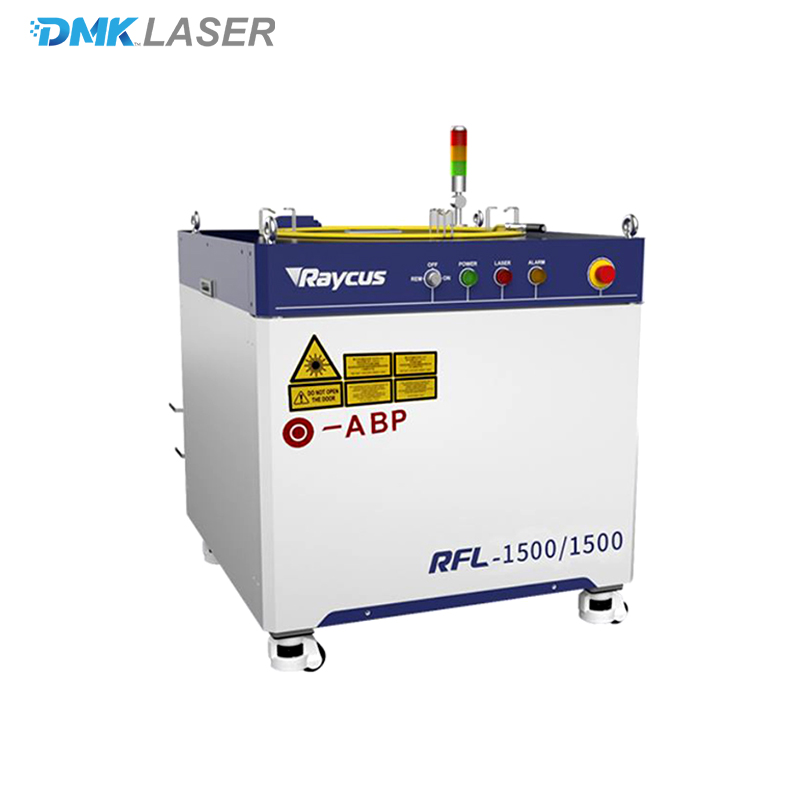

RFL-1500/1500-ABP, RFL-2000/2000-ABP

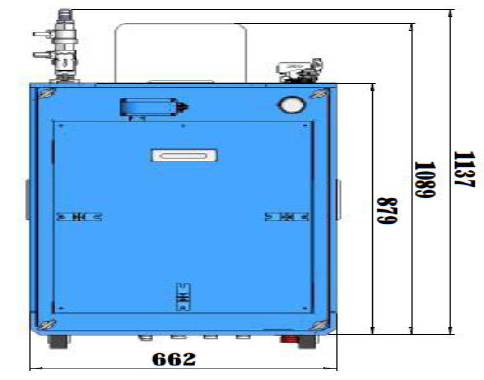

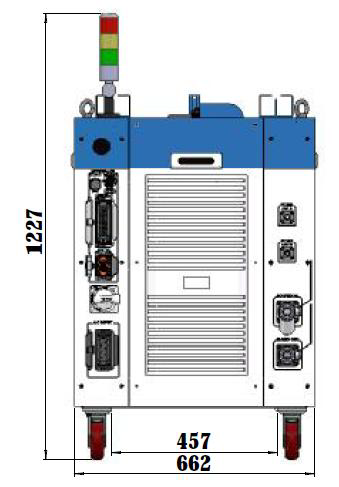

a) Pohled zepředu a zezadu na laser

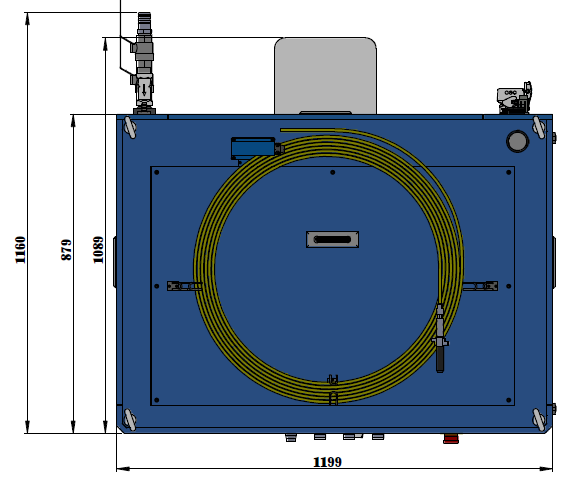

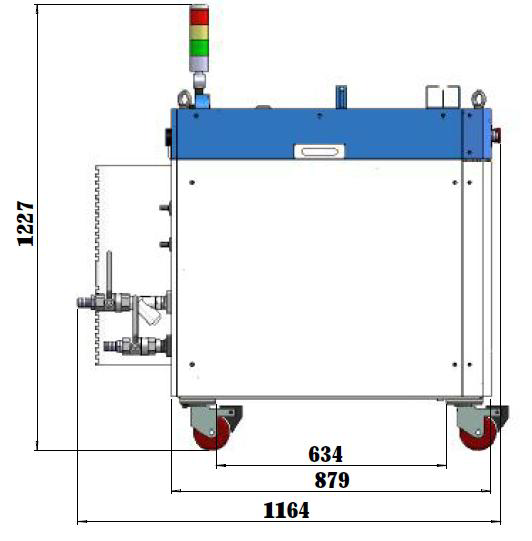

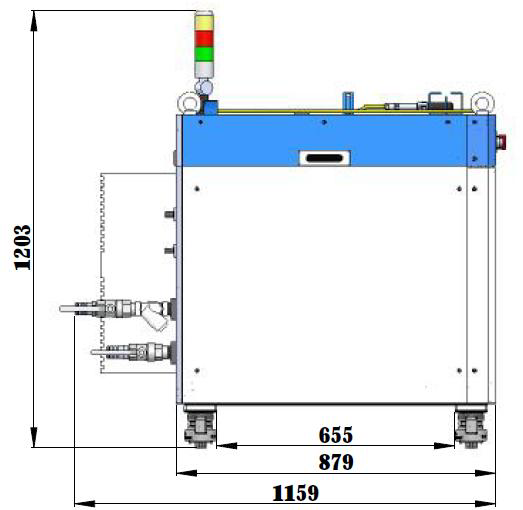

b) Pohled shora a zleva na laser |
|

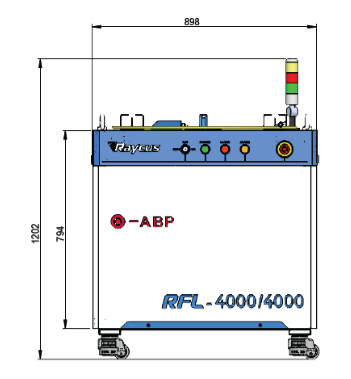

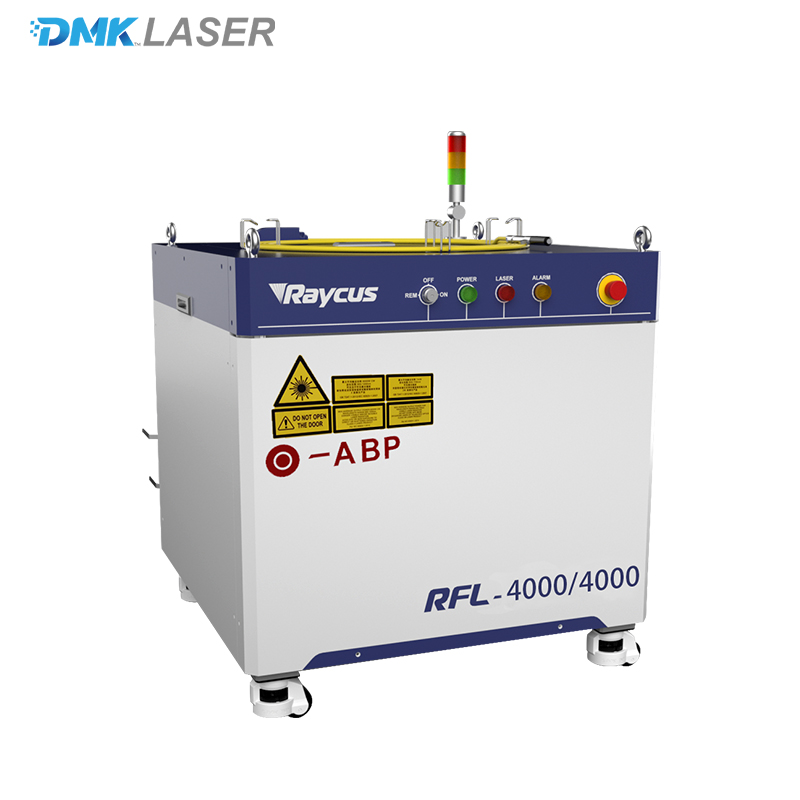

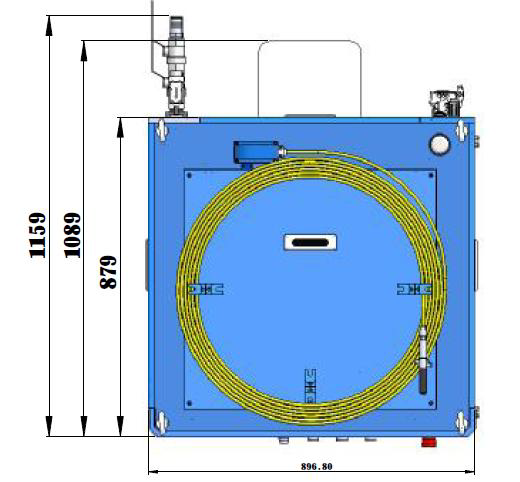

RFL-3000/3000-ABP，RFL-2000/4000-ABP，RFL-4000/2000-ABP，RFL-4000/4000-ABP， Rozměry hlavního tělesa kontinuálního vláknového laseru

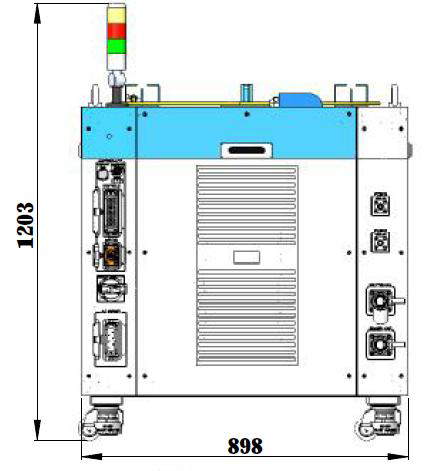

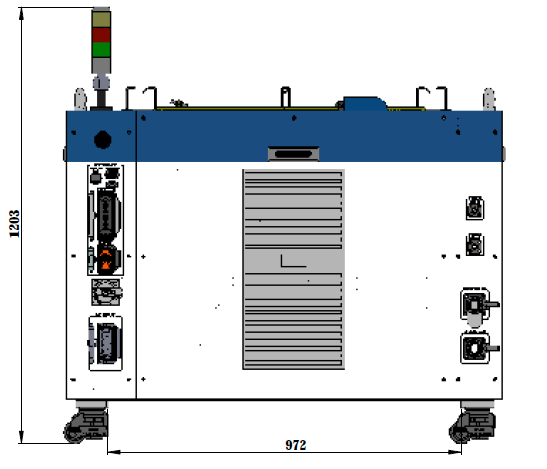

a) Pohled zepředu a zezadu na laser

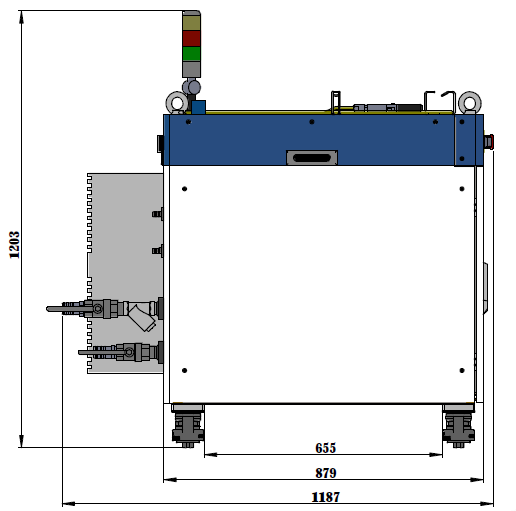

b) Pohled shora a zleva na laser |
|

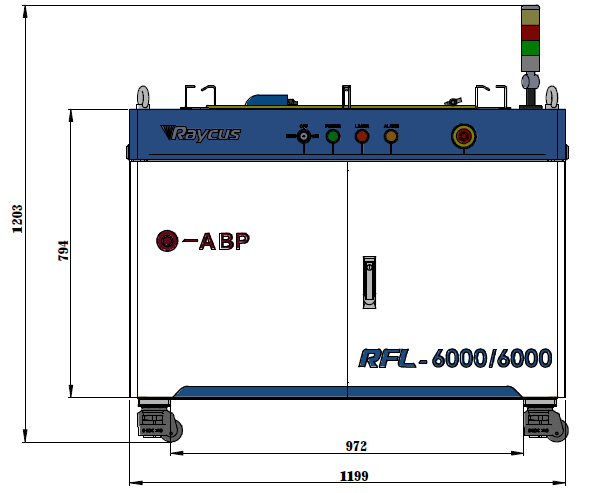

RFL-6000/6000-ABP, rozměry hlavního těla kontinuálního vláknového laseru
a) Pohled zepředu a zezadu na laser
b) Pohled zepředu a zezadu na laser |
| editaci videa |
|
Použitelná odvětví: Automobilový průmysl svařování karoserií, svařování slitin, lithiové baterie, průmysl lithiových baterií, Svařování neželezných kovů, elektronické součásti, 3C na pájení
|
