popis produktu

Mezi plechové krycí díly automobilových dílů patří kryt motoru, zadní krycí skříň, rám vodní nádrže, nárazník, blatník, dveře a ingotový nosník dílů podvozku, příčné rameno, zadní náprava atd., které často vyžadují trojrozměrné řezání, včetně Ořezávání a děrování atd., tradiční procesy zahrnují děrování forem, plazmové řezání nebo řezání laserem na pětiosých obráběcích strojích.

Při použití procesu lisování s otvorem byly procesy ořezávání a děrování při procesu výroby forem vždy obtížné, zejména pro některé velké automobilové formy se složitou konstrukcí. Určení ořezové linky je potřeba opakovaně několikrát nebo i více než desetkrát prozkoumat, což přináší obrovskou pracovní zátěž pro montéra a zpracovatelské zařízení a klade nejen vyšší požadavky na úroveň dovedností montéra. Navíc ve fázi malé šarže nebo prefabrikace jsou náklady na vývoj forem vysoké, cyklus je dlouhý a změna není flexibilní.

Použití plazmového řezání má za následek nepravidelné řezné hrany, které vyžadují leštění v dalším procesu, což je časově a pracovně náročné. Malé otvory lze zpracovávat pouze ruční vrtačkou nebo průbojníkem, což je neefektivní. Kromě toho má ruční iontové zařízení určité záření pro lidské tělo a prach vážně znečišťuje lidské zdraví.

Konkrétní průběh procesu je následující:


Obrázky 1

Proces řezání hran ručního plazmového zařízení

Obrázky 2

Proces ručního děrování

Obrázky 3

Značení a polohování před děrováním

Obrázky 4

Ruční vrtání otvorů

Obrázky 5

Ořezávání po řezání plazmou

Obrázky 6

Broušení po řezání plazmou

Někteří velcí výrobci se ujali vedení při zavádění pokročilých pětiosých laserových řezacích strojů, které výrazně zlepšily procesní efekt a Pětiosý obráběcí stroj však pokrývá plochu až desítek metrů čtverečních a je extrémně drahý. Jde o produkt, který je pro většinu malých a středních výrobců těžko popularizovatelný.

Nový proces povolen pomocí průmyslových robotů a zařízení s vláknovým laserem

Podle velkého počtu průzkumů trhu v rané fázi, v kombinaci s průmyslovými charakteristikami automobilových plechových krytů a dílů podvozku, naše společnost nyní představuje kombinaci průmyslového robota + vláknového laseru pro trojrozměrné řezání, které dokáže efektivně vyhovět potřeby automobilové výroby, letectví, lodního inženýrství a dalších průmyslových odvětví. .

Nejprve vyměňte pětiosý obráběcí stroj za průmyslový robot. Oba mohou popsat prostorovou trajektorii pro dosažení trojrozměrného řezání. přesnost opakovaného polohování průmyslových robotů je o něco nižší než u pětiosých obráběcích strojů, asi ±100 um, ale to může plně splňovat požadavky na přesnost v průmyslu automobilových plechových krytů a dílů podvozků. . Použití průmyslových robotů výrazně snižuje náklady na systém, snižuje náklady na spotřebu energie systému a náklady na provoz a údržbu systému. a snižuje nároky na systém.



Specifikace

Za druhé, hlavní seznam konfigurace zařízení:

Sériové čísloNázev projektuSpecifikační modelMnožstvíPůvodPoznámky
1Fiber LaserRAYCUS -3000WJedna sadaRAYCUS/MAXS trojrozměrným brněním
2Speciální 3D řezací hlava s vláknovým laseremJedna sadaRAYTOOLSKlíčové komponenty dovezené z Německa včetně protikolizního systému
3Servozdvihový mechanismus osy ZZdvih 60 mmJedna sadaJaponské servo Panasonic s přídržnou brzdou, vysoká přesnost
4Ovládání výtahuJedna sadaPŘÁTELSTVÍVysoce sledované
5Software pro řízení 3D řezání PWM a obrazovka HMIJedna sadaŘezání tlustých desek a řezání malých kruhů v režimu výkonu laserového světla, ovládání výkonu
5TCP autokalibraceJedna sada
6Modul řízení napájeníJedna sadaFanuc Japonsko
7Softwarové balíčkyJedna sadaFanuc Japonsko
8Systém vodního chlazení pro vláknový laserHL-3000Jedna sadaHANLISpeciální chladicí systém vláknového laseru
9Trojrozměrný robotFANUC-M20IA/20Jedna sadaFANUC3-D programování, 20KGzatížení
11PortálovéJedna sadaPoskytujte výkresy, výrobu na straně poptávky nebo poskytování na straně nabídky
13Řezání speciální řídicí systém a elektrická ovládací skříňHLCF-18D-FR-3000Jedna sadaStandard
14Instalace, uvedení do provozu, revizeHLCF-18DJednou
15Technické služby a školeníHLCF-18DJedna sada
16Náhradní dílyHLCF-18D-FR-3000Jedna sadaViz náhodná příloha

Aby laserový řezací stroj pracoval stabilně po dlouhou dobu 24 hodin, jsou požadavky na vodu, elektřinu, plyn, pracovní prostředí, základy, zpracovatelské materiály atd. následující:

1napájenílasery8KVACelkový instalovaný výkon není větší než20 KVA.
Chladiče vody3KVA
Robotika4KVA
Ostatní příslušenství1KVA
Třífázový pětivodičový systém380V±5 %, 50 Hz
Třífázová nerovnováha výkonuMéně než 2.5%
ZákladyMéně než 4 ohmů
2vodaChladicí voda pro chladičeDestilovaná voda
3PlynyŘezací plynO2 > 99.95 %Různé parametry zpracování pro různé materiály
4Zaměstnání
životní prostředí
Požadavky na teplotu5 - 40 stupňůLasery je třeba instalovat v klimatizovaných místnostech
Požadavky na vlhkostMéně než 70%
Požadavky na základyV blízkosti nesmí být žádný zjevný zdroj zemětřeseníZáklady se zjevnými zdroji zemětřesení musí být seismické příkopy
5DeskaBez rzi a koroze na povrchu

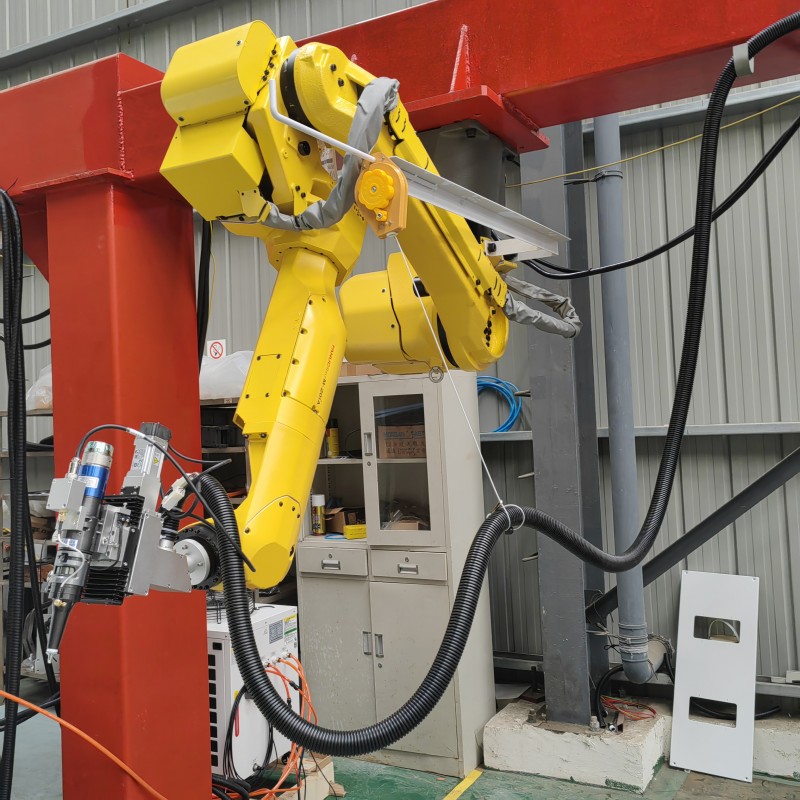

  • WeChat Image_20230602140926

    Automatizovaný laserový svařovací systém

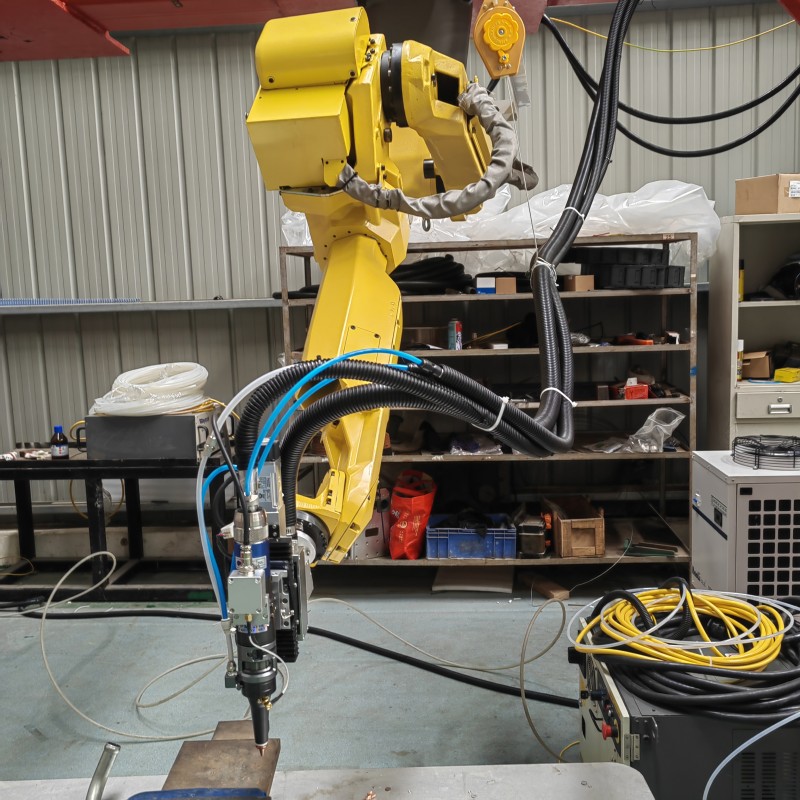

  • WeChat Image_20230602140950

    Automatizovaný laserový svařovací systém

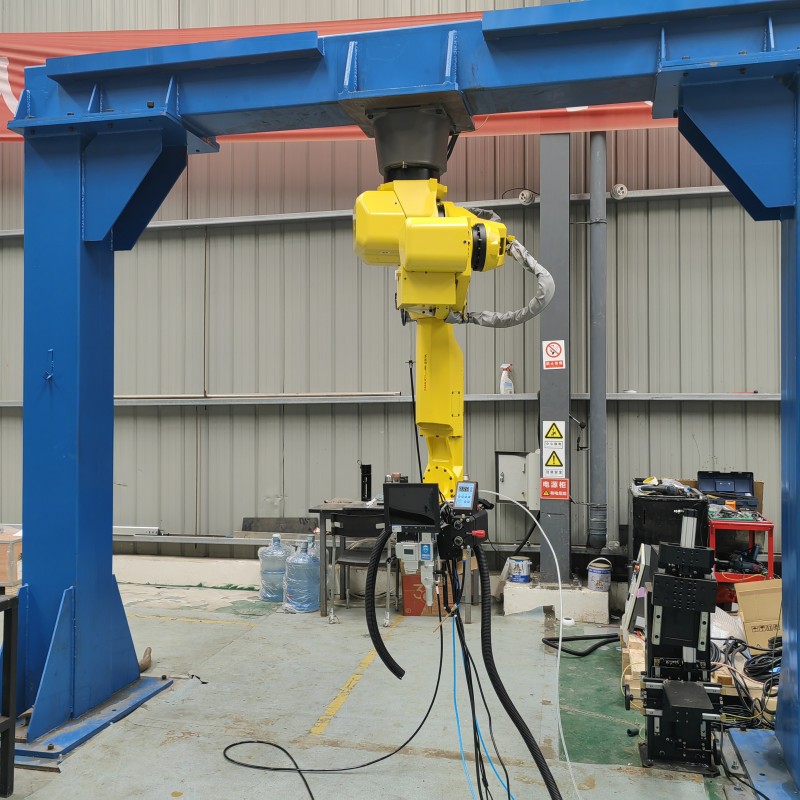

  • WeChat Image_20230602141018

    Automatizovaný laserový svařovací systém

Rychlý detail

Hlavní technické specifikace stroje.

1、Šířka zpracování (D׊×V).

FANUC-M20IA: 2200 mm × 1800 mm × 200 mm (konkrétní šířka řezu a tvar a výška obrobku)

2、Efektivní poloměr a zatížení robota: FANUC/ 1811 mm

3、Přesnost opakovaného polohování robota: FANUC: ±0.05 mm

4 、Přesnost dráhy robota: FANUC: ±0.15 mm

5 、Maximální zatížení stolu: 20 kg (uprostřed příruby)

6, Napájení: třífázový pětivodič AC380 (±10%) V, frekvence: 50HZ

7 、Celková úroveň ochrany napájení: IP54

8 、Hlavní části zpracování: (v závislosti na tvaru produktu zákazníka a požadavcích na proces)

9、 Tloušťka pracovní desky: mezní tloušťka desky z uhlíkové oceli ﹤6 mm (5 mm hliníková deska), situace řezání viz následující diagram


Konkurenční výhoda

Přesnost: Robotické 3D řezání laserem poskytuje výjimečnou přesnost a přesnost. Tato přesnost zajišťuje vysoce kvalitní a konzistentní výsledky, a to i pro složité tvary a vzory. vzory.

Všestrannost: Robotické 3D řezání laserem je vysoce univerzální a dokáže řezat širokou škálu materiálů, včetně kovů (jako je ocel, hliník a měď), plastů, kompozitů a dalších. Laserový paprsek se může přizpůsobit různým tloušťkám a vlastnostem materiálu, díky čemuž je vhodný pro různé aplikace napříč průmyslovými odvětvími

Rychlost a efektivita: Robotické 3D řezání laserem je rychlá a efektivní metoda řezání. Robot se může rychle a přesně pohybovat po složitých drahách. Vysoká řezná rychlost a automatizovaný charakter robotických systémů přispívají ke zvýšení produktivity a propustnosti. Vysoká řezná rychlost a automatizovaný charakter robotických systémů přispívají ke zvýšení produktivity a propustnosti.

Komplexní geometrie: Robotické 3D laserové řezání vyniká při řezání složitých tvarů a geometrií. Flexibilita robotického ramene umožňuje přístup k těžko dostupným oblastem, což umožňuje složité řezy a obrysy, které mohou být náročné nebo nemožné s tradičními metodami řezání. Tato schopnost je zvláště výhodná v průmyslových odvětvích, jako je automobilový průmysl, letecký průmysl a architektura.

Minimální deformace materiálu: Řezání laserem vytváří úzkou a soustředěnou zónu ovlivněnou teplem, čímž se minimalizuje tepelné zkreslení řezaného materiálu. Výsledkem jsou čistší okraje, menší deformace a menší nároky na následné zpracování, což v konečném důsledku zlepšuje celkovou kvalitu řezaných dílů Výsledkem jsou čistší okraje, menší deformace a menší požadavky na následné zpracování, což v konečném důsledku zlepšuje celkovou kvalitu řezaných dílů a snížení potřeby dalších dokončovacích kroků.

Automatizace a integrace: Robotické 3D řezání laserem lze integrovat do automatizovaných výrobních linek a pracovních postupů, zefektivnit robotický systém lze naprogramovat tak, aby autonomně prováděl řadu řezných úkolů, což snižuje potřebu ručního Robotický systém lze naprogramovat tak, aby prováděl řadu Autonomní řezání, snížení potřeby ručního zásahu a zvýšení celkové efektivity výroby.

Bezpečnost: Řezání laserem nabízí zvýšenou bezpečnost ve srovnání s tradičními metodami řezání. Proces řezání je bezkontaktní, což minimalizuje riziko vzniku Kromě toho moderní robotické laserové řezací systémy obsahují bezpečnostní prvky, jako jsou ochranné kryty, blokovací systémy a senzory, které zajišťují bezpečný provoz a chrání obsluhu před laserovým zářením. Moderní robotické laserové řezací systémy navíc obsahují bezpečnostní prvky, jako jsou ochranné kryty, blokovací systémy a senzory, které zajišťují bezpečný provoz a chrání obsluhu před laserovým zářením.
