وصف المنتج

هدف التنظيف: طبقة الورنيش والصدأ والبقع الزيتية على سطح زوج العجلات والعجلات المتحركة والجرارات.

متطلبات التنظيف: 1) إزالة طبقة الورنيش (80-120μm) والصدأ والزيت من سطح زوج العجلات، يُطلب تجنب صندوق التروس، المحرك الكاملاً والمحور (منطقة الإطار السلكي الأصفر) بالنسبة للعجلات المتحركة، بينما يتم تنظيف سطح زوج العجلات بالكامل بالنسبة للجرارات. لا يتطلب محور تركيب حلقة التخفيف الخاصة بالسيارة المتحركة أو الجرار إزالة الطلاء أو الصدأ (منطقة الإطار السلكي الأحمر)، ويتم إزالته أثناء عملية طحن محور زوج العجلات لاحقًا؛ 2) كشف سطح المعدن الفضي الأبيض بعد التنظيف، وقت إزالة الطلاء والصدأ لزوج عجلة واحد حوالي 0.5 ساعة.

مقدمة الحل الفني

تشمل آلة تنظيف الأزواج اللاسية (محطة العمل) وحدة التنظيف بالليزر، الذراع الميكانيكية، مسار الذراع الميكانيكية والهيكل الداعم، جهاز رفع وتشغيل الأزواج، مجموعة التحميل والتفريغ التلقائي، نظام تنقية الدخان والغبار، وحدة التحكم، غطاء خارجي للمحطة، مصدر طاقة مستقر وأجهزة مساعدة أخرى.

من بينها، يمكن للموظفين تشغيل الشاشة اللمسية لوحدة التحكم على الجانب الأيسر من محطة تنظيف الأزواج لإعطاء أمر البدء؛ في الوقت نفسه، من خلال المعدات المساعدة (مكون المراقبة الفيديوية داخل المحطة)، يمكن للموظفين مشاهدة حالة التنظيف داخل المحطة مباشرةً وفي الوقت الفعلي على شاشة المراقبة.

يوجد في وسط المحطة منطقة التنظيف، وهي فضاء مغلق يتكون من الغطاء الخارجي للمحطة والباب الخاص لممر اللوجستيات الموجود قبل وبعد (يُغلق الباب تلقائيًا أثناء التنظيف).

من خلال الطريقة المذكورة أعلاه، يمكن تنظيف السطح من الطلاء والصدأ والزيت باستخدام الليزر، حيث يتم إنتاج دخان وغبار أثناء العملية. يتم توصيل نظام تنقية الدخان والغبار الموجود على الجانب الأيسر من محطة العمل بالكامل. من خلال الإغلاق الكامل والتركيز المحلي مع جمع الغبار بدقة، يمكن تصريفه مباشرة عبر فتحة التهوية إلى خارج المحطة: من ناحية، يتم تجنب المخاطر الصحية الناتجة عن استنشاق دخان الغبار والروائح في ورشة العمل؛ ومن ناحية أخرى، يتم فصل منطقة التنظيف عن منطقة التشغيل لحماية سلامة الأفراد أثناء العمل.


التفاصيل الفنية

المكونات الرئيسية لهذه وحدة تنظيف الليزر موضحة في الجدول أدناه.

رقم التسلسل الاسم المصنع ملاحظات
1وحدة تنظيف الليزر DMK
2ذراع روبوتية Yasukawa يشمل محور روبوتي خارجي واحد
3مسار ذراع آلية ودعامة دعم عارضة DMK
4جهاز رفع وتشغيل أزواج العجلات DMK
5جهاز تحميل وتفريغ تلقائي DMK
6وحدة التحكم DMK
7غطاء وحدة العمل DMK
8المعدات المساعدة DMK مكونات مراقبة الفيديو
9نظام تنظيف الأبخرة jyj معدات استخراج الأبخرة لمحطات العمل


جدول 3-1 قائمة تكوين المشروع التفصيلية

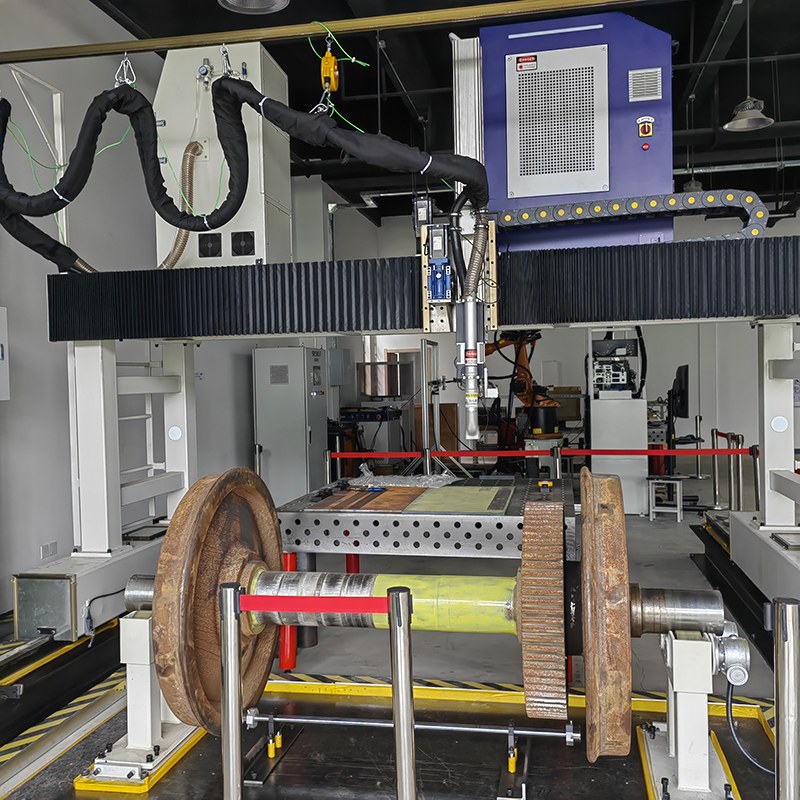

  • 1-2

    نظام إزالة الصدأ الأوتوماتيكي بالليزر

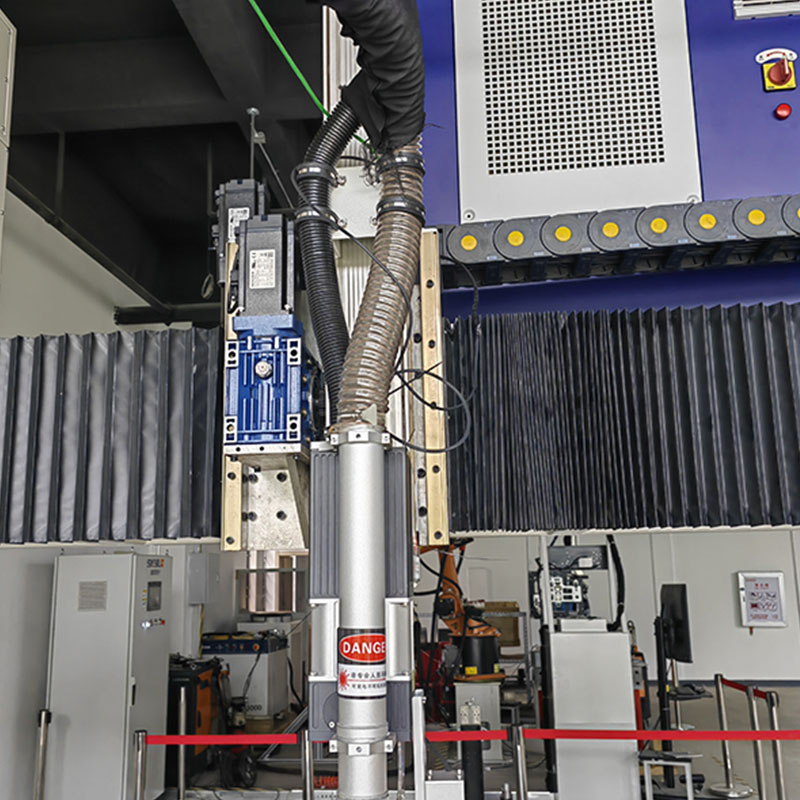

  • 4-4

    نظام إزالة الصدأ الأوتوماتيكي بالليزر

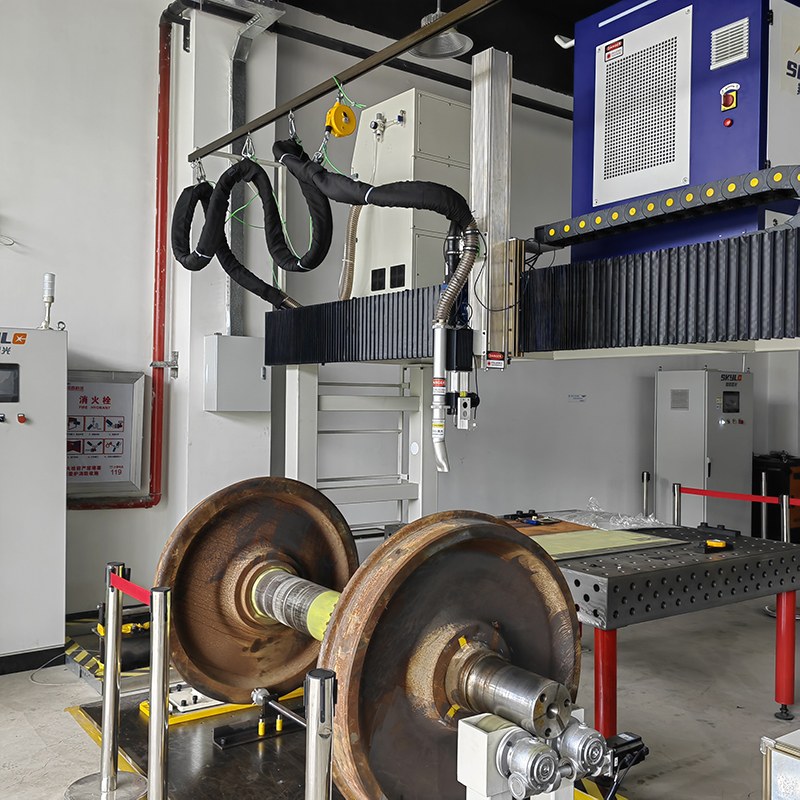

  • 1-3

    نظام إزالة الصدأ الأوتوماتيكي بالليزر

التطبيقات


التحضيرات قبل بدء زوج الليزر التنظيفي: بما في ذلك التحقق من نظافة العدسة الأمامية لمدفع تنظيف الليزر، ما إذا كان زر الطوارئ للجهاز قد ارتفع، ما إذا كان النظام التحكمي قد تم تشغيله بشكل طبيعي، ما إذا كانت هناك أي إنذارات، وما إلى ذلك. وبعد التأكد من عدم وجود أخطاء، يتم تشغيل المعدات لبدء التنظيف.

عملية التنظيف التلقائي:

1) يقوم الموظفون بدفع الزوج إلى موقع انتظار محدد خارج غرفة التنظيف وتشغيل المعدات في منطقة التشغيل.

2) تفتح باب دخول التحميل، ويتحرك آلية التحميل والتفريغ الأوتوماتيكية أسفل الزوج من العجلات في منطقة الانتظار، وترتفع الفكوات القابضة لتصبّغ محور العجلة. تدفع آلية التحميل والتفريغ الأوتوماتيكية الزوج من العجلات إلى موقع عملية التنظيف. وفي الوقت نفسه، يقوم جهاز التعرف الأوتوماتيكي على نوع الجهاز بتحديد نوع الزوج من العجلات وموقع صندوق التروس.

3) يُغلق باب دخول التحميل لضمان التشغيل المغلق. تقوم جهاز الرفع برفع الزوج من العجلات للأعلى ولإبعاده عن السكة، ويقوم جهاز الكشف التلقائي للوضعية بفحص وضعية الرفع لتحسين دقة التموضع.

4) تعود فكّات جهاز التحميل والتفريغ الأوتوماتيكي إلى الأسفل، ويدفع وحدة القيادة زوج العجلات للدوران. يتم تحديد موقع الروبوت تلقائيًا وتبدأ الليزر في التنظيف التلقائي حتى يتم تنظيف جميع المواقع. وفي الوقت نفسه، يبدأ جهاز تنقية الدخان بالعمل لضمان جمع غبار التشغيل.

5) تمتد فكّات جهاز التحميل والتفريغ الأوتوماتيكي للأعلى، ويتم نزول جهاز الرفع، ويُعاد وضع زوج العجلات على السكة. يفتح باب الخروج للمادة المنخفضة، ويدفع جهاز التحميل والتفريغ الأوتوماتيكي زوج العجلات إلى منطقة التفريغ. يتم سحب آلية التحميل والتفريغ إلى الأسفل وتعود إلى محطة العمل، ويغلق باب الخروج ويتم إكمال عملية التنظيف الأوتوماتيكية.
