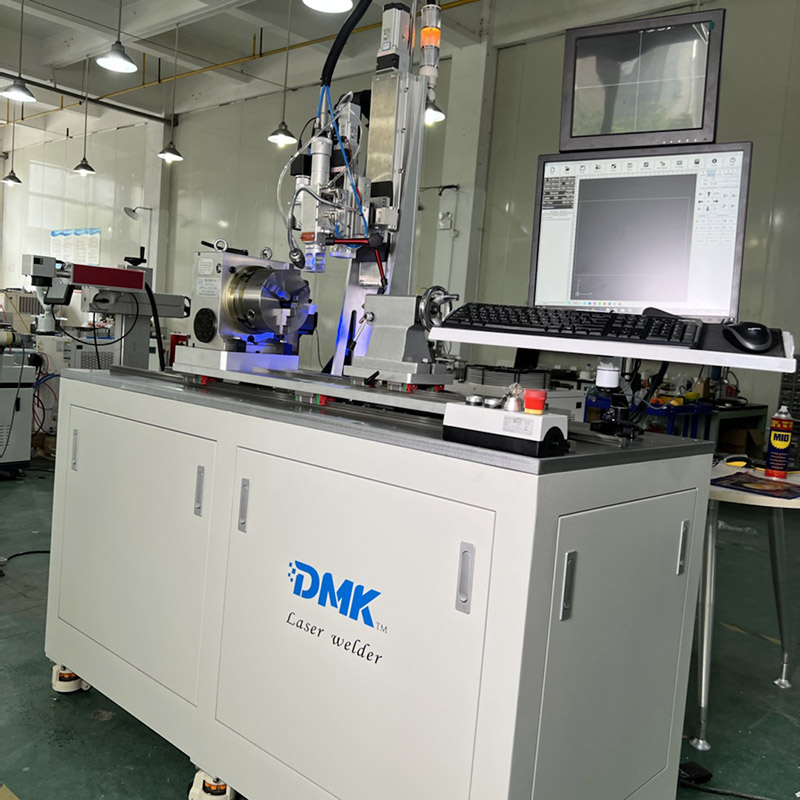

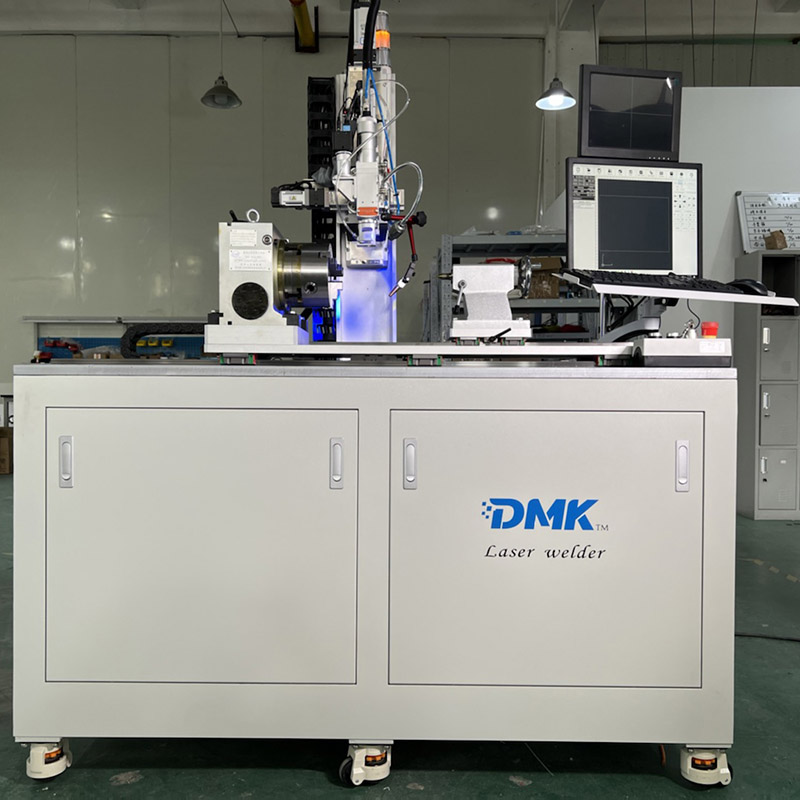

نظام اللحام بالليزر الآلي
وصف المنتج
تم تصميم هذه المعدات لتلبية متطلبات العملاء المذكورة أعلاه وتتكون بشكل أساسي من الإطار الرئيسي لليزر ، ومبرد المياه ، ومنضدة ومنضدة دوارة مؤازرة.
أبعاد طاولة العمل 1700 × 3000 × 2200 (خاصة بالتصميم) ؛
مضيف الليزر ، مبرد الماء ، تخطيط طاولة جهاز تنقية الدخان يمكن تغييره وفقًا للاحتياجات الفعلية.
تفاصيل
مضيف الليزر ومعلماته:
| نموذج الليزر | YLR-1000-K | ||||
| الخصائص البصرية | الخصائص | أدنى قيمة | القيم النمطية | القيمة القصوى | وحدة |
| وضعية التشغيل | مستمر / معدل | ||||
| حالة الاستقطاب | عشوائية | ||||
| طاقة الخرج الاسمية | 1000 | W | |||
| الطول الموجي ليزر | 1070 | nm | |||
| عرض النطاق الترددي للإشعاع | 4 | 5 | nm | ||
| تبديل وقت الضوء | 30 | 50 | us | ||
| عدم استقرار انتاج الطاقة | ± 1 | ± 3 | % | ||
| يشير الضوء الأحمر إلى القوة | 0.1 | 1 | mw | ||
| الإخراج البصري | موصلات ألياف ناقل الحركة | HLC-8 ، تكييف QBH | |||
| جودة الشعاع BPP ، ألياف نقل 50um | 1 | 1.1 | 1.5 | مم * مراد | |
| جودة الشعاع BPP ، ألياف نقل 100um | 2.3 | 3 | 3.7 | مم * مراد | |
| جودة الشعاع BPP ، ألياف نقل 200um | 6 | 8 | 10 | مم * مراد | |
| طول ألياف الإرسال | 10 | سيتم الإعلان عنه لاحقا | m | ||
| نصف قطر انحناء ألياف ناقل الحركة (تحت القوة) | 200 | mm | |||
| نصف قطر انحناء ألياف ناقل الحركة (غير مضغوط) | 100 | mm | |||
| معلمات النظام | درجة حرارة البيئة | 10 | 50 | ℃ | |
| رطوبة بيئة العمل | 10 | 95 | % | ||
| درجة حرارة بيئة التخزين | -40 | 75 | ℃ | ||
| بعد | 448 * 677 * 177 | mm | |||
| الوزن | 70 | KG | |||
| طريقة التبريد | تبريد المياه | ||||
| معلمات امدادات الطاقة | جهد التشغيل | 200-240V، 50 / 60Hz | |||
| الحد الأقصى لاستهلاك الطاقة | 2.7 | 3.2 | KW | ||

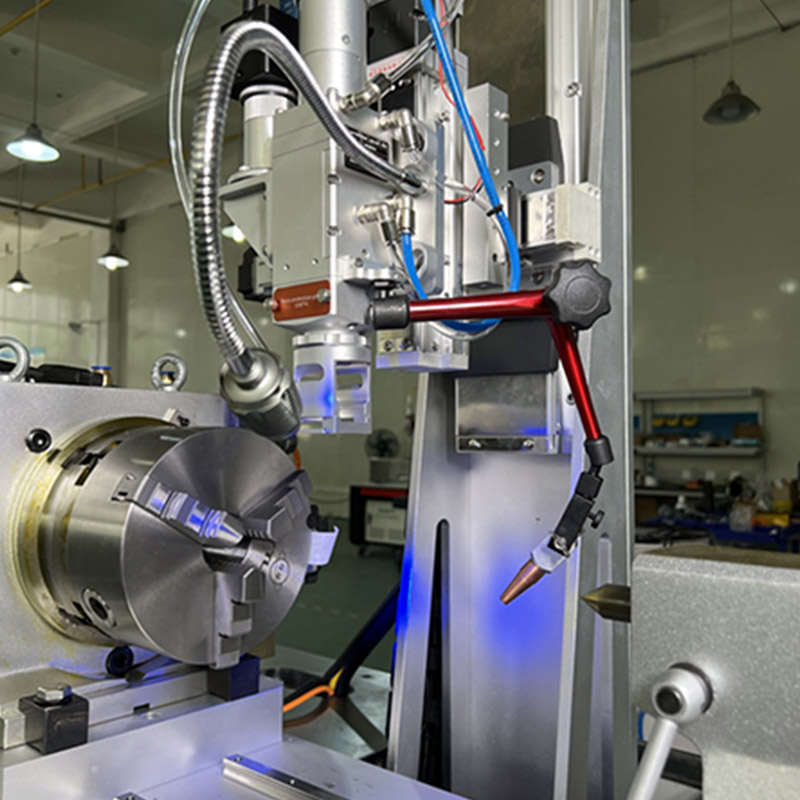

هيكل وتكوين طاولة العمل:
| نموذج / اسم طاولة العمل | طاولة لحام ليزر بأربعة محاور | |
| وصف الجهاز | الأبعاد الخارجية (L * W * H) | 1100 * 600 * 2200mm |
| ميزات الأداء | حركة محور الشغل XY ، يمكن لحام نقطة ، خط مستقيم ، دائرة ، مربع أو أي شكل مستوي يتكون من قوس. | |
| طريقة التحكم | تحكم بالكمبيوتر مع شاشة LCD مقاس 17 بوصة | |
| انتقال المحور X (كهربائي) | 200 مم ، دقة تحديد المواقع المتكررة± 0.03mm | |
| حركة المحور Y (كهربائي) | 150 مم ، كرر دقة تحديد المواقع± 0.03mm | |
| حركة المحور Z (كهربائي) | 300 مم ، كرر دقة تحديد المواقع± 0.03mm | |
| طريقة الدفع | محرك سيرفو | |
| طريقة إدخال مسار اللحام | البرمجة باستخدام الحاسب الآلي أو طريقة التدريس | |
| مراقبة خط اللحام CCD | مع شاشة LCD مقاس 17 بوصة ، من السهل مراقبة جودة المعالجة وموضع المعالجة | |
| طريقة نفخ الغاز الواقية | مطابقة النفخ المحوري | |
| نطاق اللحام | 200 * 150mm | |
| سرعة اللحام القصوى | 80 مم / ثانية (سرعة حركة المحور) | |
| برامج اللحام | برنامج اللحام بالليزر UW | |
| الملحقات الاختيارية | الملعب R- محور | |
| صريف أمان | بدون سلوفان | |
| قوة العمل | أحادي الطور AC 220V ، قوة 2KW | |
| مطابقة نموذج المضيف | آلة لحام IPG | |
يتم عرض معلمات UW-50P-150200C-FL-TF (مع نفخ الأنابيب النحاسية ذات العمود الجانبي) في الجدول التالي.
| ميزاء (Fc) | 150 مم (خاص بالتصميم) |
| مرآة التركيز (صص) | 200 مم (خاص بالتصميم) |
| طاقة الليزر - الطول الموجي | أقصى 500W |
| طريقة التبريد | تبريد المياه |
| الوزن | 3كغم |
| إمدادات الغاز الواقية | رمح جانبي |
| تعمل درجة الحرارة المحيطة | 5℃-55℃ |
| درجة حرارة بيئة التخزين | 0 ℃ ℃ -55 |
| تتراوح نسبة الرطوبة | 30-90٪ ، تجنب التكثيف |
قائمة قائمة التوصيل ：
| لا. | اسم المشروع | الموديل | الكمية | وحدة | ملاحظات |
| 1 | آلة لحام الليزر | غير القياسية | 1 | تحديد | |
| 2 | 3000 واط ليزر | وفر | 1 | تحديد | IPG |
| 3 | مبرد الليزر | المجموعة الأساسية | 1 | تحديد | |
| 4 | الألياف البصرية | المجموعة الأساسية | 1 | البند | |
| 5 | جهاز تنقية الدخان | UWLZJCQ01 | 1 | تحديد | اختياري |
| 5 | قطع غيار | 1 | طقم | ||
| 6 | تعليمات للاستخدام | 1 | طقم | ||
| 7 | شهادة مطابقة المعدات | 1 | أجزاء | ||
| 8 | قائمة التسليم (متعددة) | 1 | أجزاء | ||
| 9 | علامات معلقة عشوائية | 1 | طقم | ||
| 10 | تقرير قبول المعدات | 1 | أجزاء | ||
| 11 | التخطيطي الكهربائية | 1 | أجزاء | ورقة | |
| 12 | مخطط دائرة الهواء | 1 | أجزاء | ورقة | |
| 13 | تخطيطي لتثبيت الموقع | 1 | أجزاء | ورقة | |
| 14 | دليل صيانة المعدات | 1 | أجزاء | ||
| 15 | قائمة الأجزاء المستهلكة | 1 | أجزاء |
توفير الأجزاء والأدوات الخاصة كما هو مفصل في الجدول التالي:
| لا. | الاسم | الكمية | ملاحظات |
| 1 | العدسات الواقية | 1 | حبة واحدة في كل مرة |
| 2 | عدسات التركيز | 1 | |
| 3 | آلية النفخ الشاملة | 1 | |
| 4 | فوهة نحاسية | 3 | واحد لكل من ø6 / ø8 / ø10 |
| 5 | ضوء كشاف أزرق | 1 | تبديل التيار الكهربائي متضمن |
توفير الأجزاء والأدوات الخاصة كما هو مفصل في الجدول التالي:
| رقم | الاسم | الكمية | وحدة | ملاحظات |
| 1 | التبديل القدم | 1 | المقاس | TFS-1 حديد |
| 2 | نظارات واقية | 2 | رذيلة | |
| 3 | فيليبس مفك البراغي | 1 | وضع | φ6 * 250mm |
| 4 | وجع سداسي | 1 | طقم | تي جي كيه |
| 5 | نفخ البالونات | 1 | المقاس | |
| 6 | شهادة مطابقة المنتج | 1 | كتاب | |
| 7 | دليل التشغيل | 2 | طقم | مجموعة واحدة من الأوراق ومجموعة واحدة من الملفات الإلكترونية |
| 8 | تقرير قبول المستخدم | 2 | أجزاء | |
| 9 | ورق الصور الفوتوغرافية | 5 | صفحة | |
| 10 | ورق مرآة | 2 | ||
| 11 | وجع تشاك | 1 | المقاس | |
| 12 | مسامير للأغراض العامة | عدة | المقاس | M4 / M5 / M6 / M8 |
| 13 | أدوات صندوق الأدوات القياسية في السوق | 1 | طقم |
-
