جهاز لحام نقاط ليزر بدقة عالية
وصف المنتج
هذه آلة اللحام الدقيقة تحتوي على ليزر نبضي خاص بنا، والذي يمتلك عدة مزايا رئيسية على الليزر التقليدي:
- كفاءة عالية : استخدام أمثل للطاقة.
- تصميم مدمج : سهل التكامل.
- لا يحتاج إلى صيانة : تشغيل خالٍ من المتاعب.
- إخراج مرن للألياف : تطبيقات متعددة الاستخدام.
يجمع ليزر النبض الخاص بنا بين البصريات والميكانيكا والإلكترونيات والبرمجيات لتحسين الأداء. يتيح مراقبة الوقت الفعلي وجمع البيانات من خلال واجهة سهلة الاستخدام.
تم تصميمه مع نظام تبريد هوائي، مما يوفر استهلاكًا منخفضًا للطاقة ويكون ملائمًا للتكامل، مما يجعله المثالي للحزم اللحام الصناعية والتطبيقات المختلفة.
ميزات المنتج
-
تحكم في قوة الليزر الزمني الحقيقي : يسمح نظامنا بالردود الفعل في الوقت الفعلي والتحكم في الشكل الموجيbitrary، مما يضمن معالجة ذات جودة عالية واستقرار لعدد كبير من القطع.
-
16 معيار معالجة : مزود بـ 16 مواصفة معالجة مختلفة ووظائف التحكم في الشكل الموجي لتلبية مجموعة واسعة من المواد.
-
تبديل سريع للمعايير : قادرة على التبديل الفوري بين المعايير، مما يمكّن من اللحام عالي السرعة والجودة.
-
نظام بصري متجانس : مصممة لمعالجة أقطار نقاط لحام صغيرة.
-
إخراج متعدد القنوات : يحتوي على سلسلة P4 مع ما يصل إلى 4 فروع إخراج (اختياري)، مما يسمح بتكوينات متنوعة.
-
توزيع طاقة موحد : يمكن لكل فرع تحقيق إخراج طاقة موحد، مما يبسط التشغيل والصيانة.
-
توصيل وتشغيل مبسط : أسهل وأكثر مباشرة من النماذج السابقة، مما يعزز تجربة المستخدم.
-
واجهة LCD سهلة الاستخدام : إدخال المواصفات مباشرة على شاشة LCD للعمل ببساطة ودقة.
-
محطات إدخال وإخراج غنية : مزودة بعدد كبير من محطات الإدخال/الإخراج (الإشارات) لتسهيل التكامل مع معدات الأتمتة المختلفة.
-
وظيفة مراقبة الطاقة : تمكن من مراقبة طاقة الإخراج الليزرية (J) والطاقة المتوسطة (W)، مع تحديد الحدود العلوية والسفلية لإدارة الجودة.
-
سلك ألياف QBH بدقة عالية : متاحة بطول كابل يصل إلى 10 أمتار لتلبية الاحتياجات المتنوعة.
-
إمكانية الاتصال الخارجي : (اختياري) يسمح بإدارة مركزية لمواصفات جهاز الليزر وبيانات المراقبة، التصميم المدمج يحسن بيئة ورشة العمل.
-
شاشة HD اختيارية بحجم 10.1 بوصة : تجمع بين مراقبة عملية اللحام ووظائف نظام الليزر.
-
نظام تبريد الهواء : هذا المنتج مصمم كسلسلة مبردة بالهواء، مما يلغي الحاجة إلى المياه التبريد الخارجية، ويتميز بنظام تبريد هوائي ذكي للكفاءة الطاقوية.
مزايا المنتج
تصميم إنساني مع سهولة الوصول المرن يتميز بمنافذ يدوية مريحة ووصول بلا عوائق، حيث يقدم تصميماً يوفر مساحة عمل واسعة مع سطح معالجة مستوي ولوحة قاع قابلة للإزالة لتعزيز المرونة. |
![]() |
![]() |
تبريد متكامل بالماء والهواء
• مقاس كبير لتشغيل كامل الحمل عند درجة حرارة قصوى 35°C
• مرشح DI كبير جدًا لتحقيق导ية مثلى
• تدفق ماء التبريد الخاضع للتحكم بواسطة وحدة المعالجة الدقيقة (µC)
|

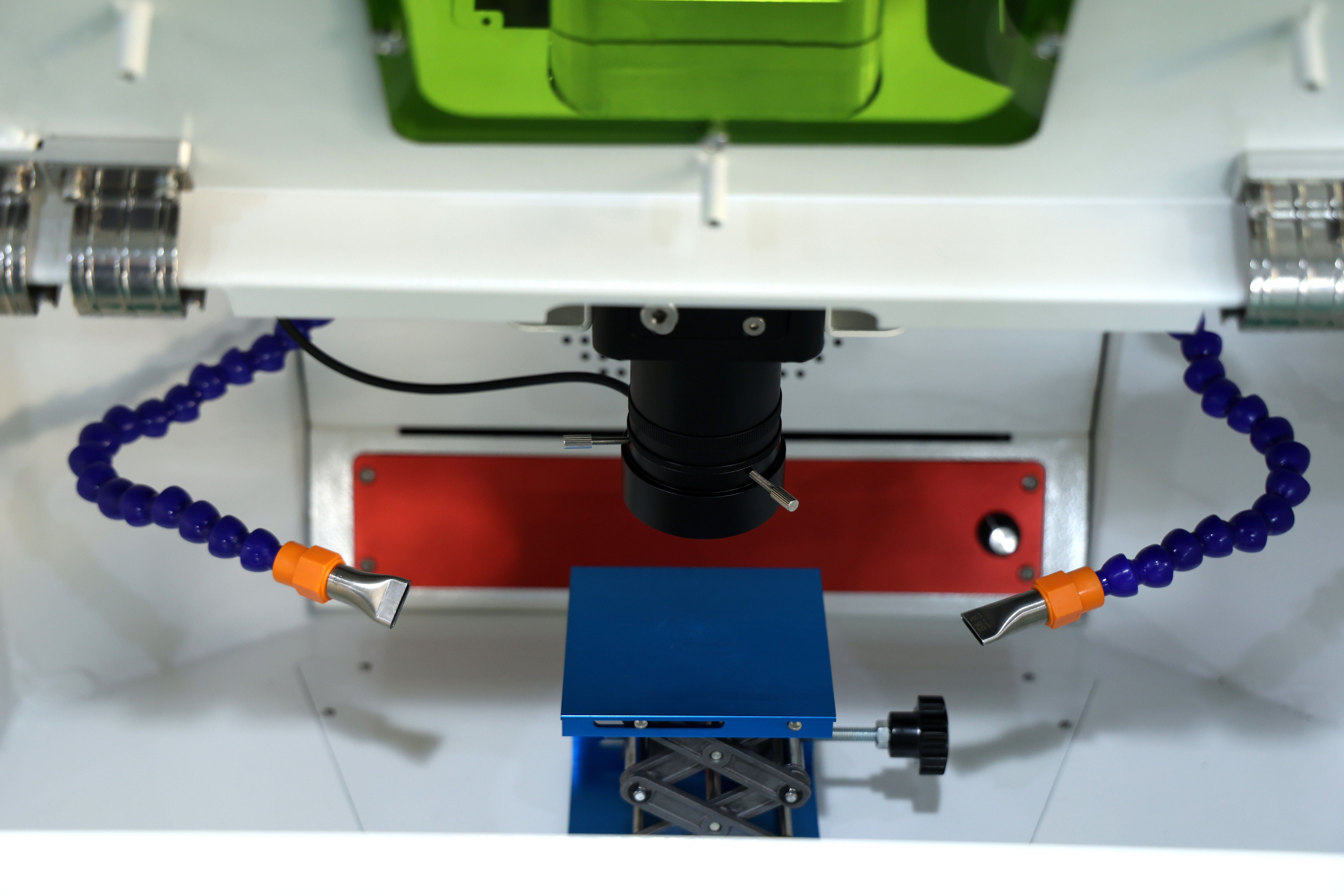

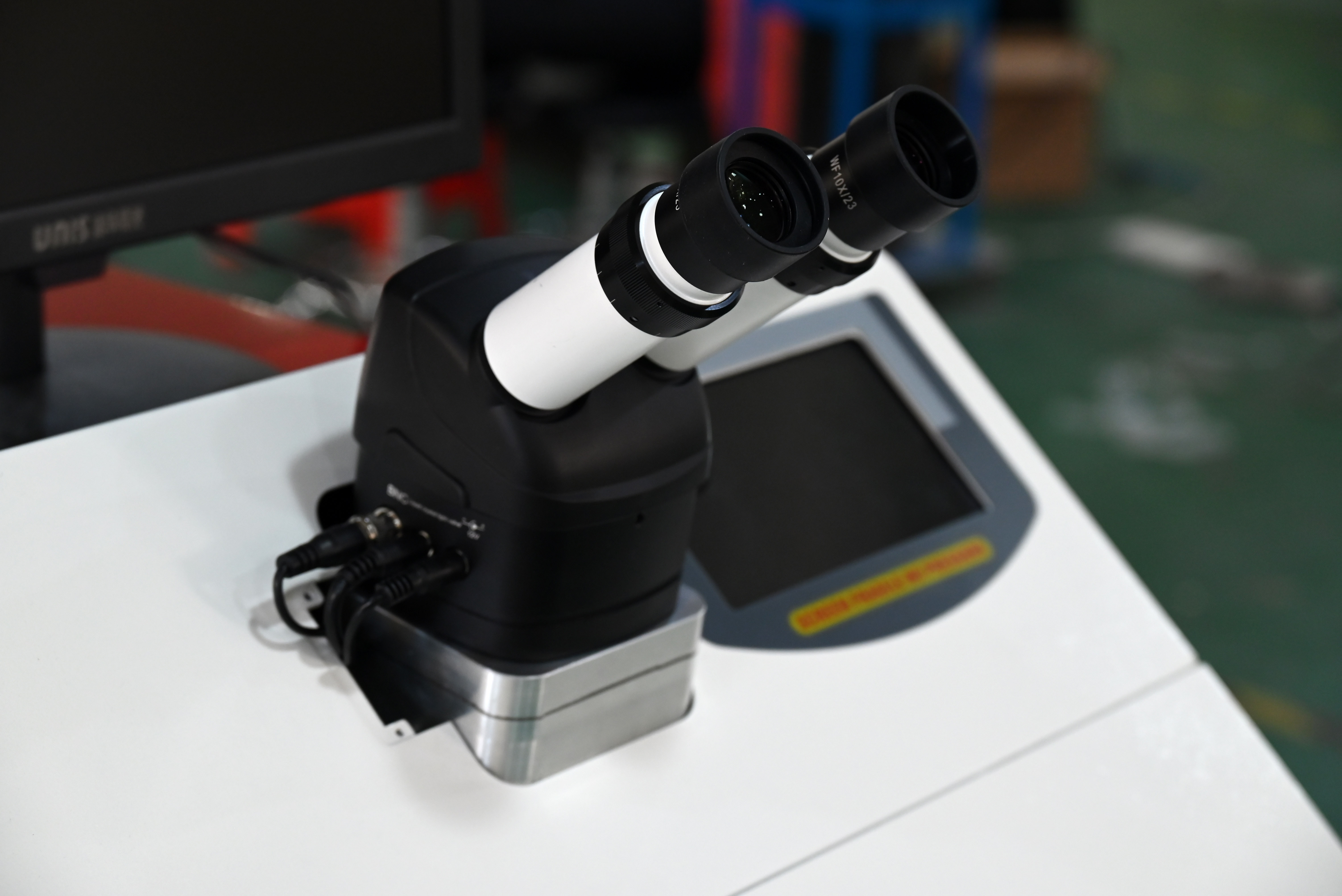

محطة عمل مدمجة وإنسانيةمصممة من أجل الكفاءة والراحة، هذه المحطة تحتوي على مجهر وموقع ذراع إنساني، وسطح علوي مستوٍ لوضع القطع والأدوات بسهولة، وغرفة عمل واسعة، ومساحة صغيرة تضمن وضع الجلوس المريح. |
![]() |
![]() |

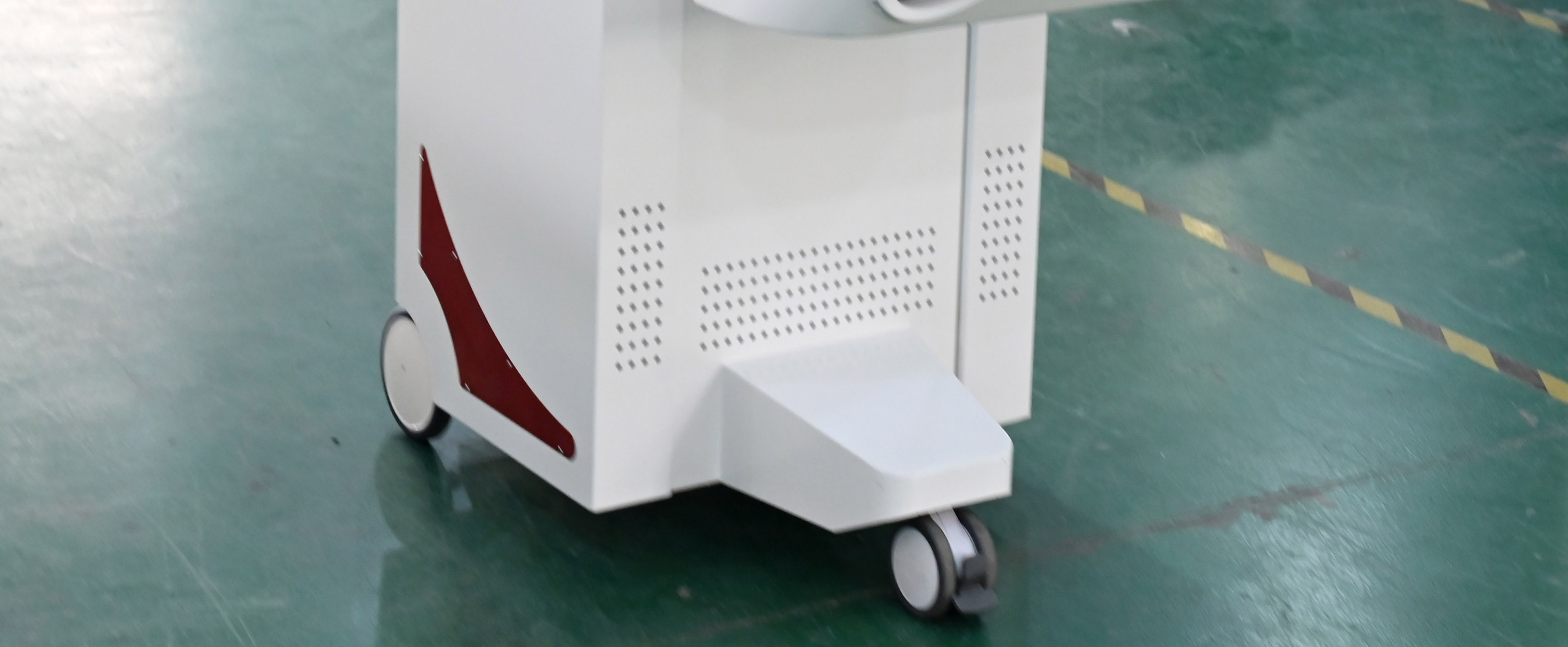

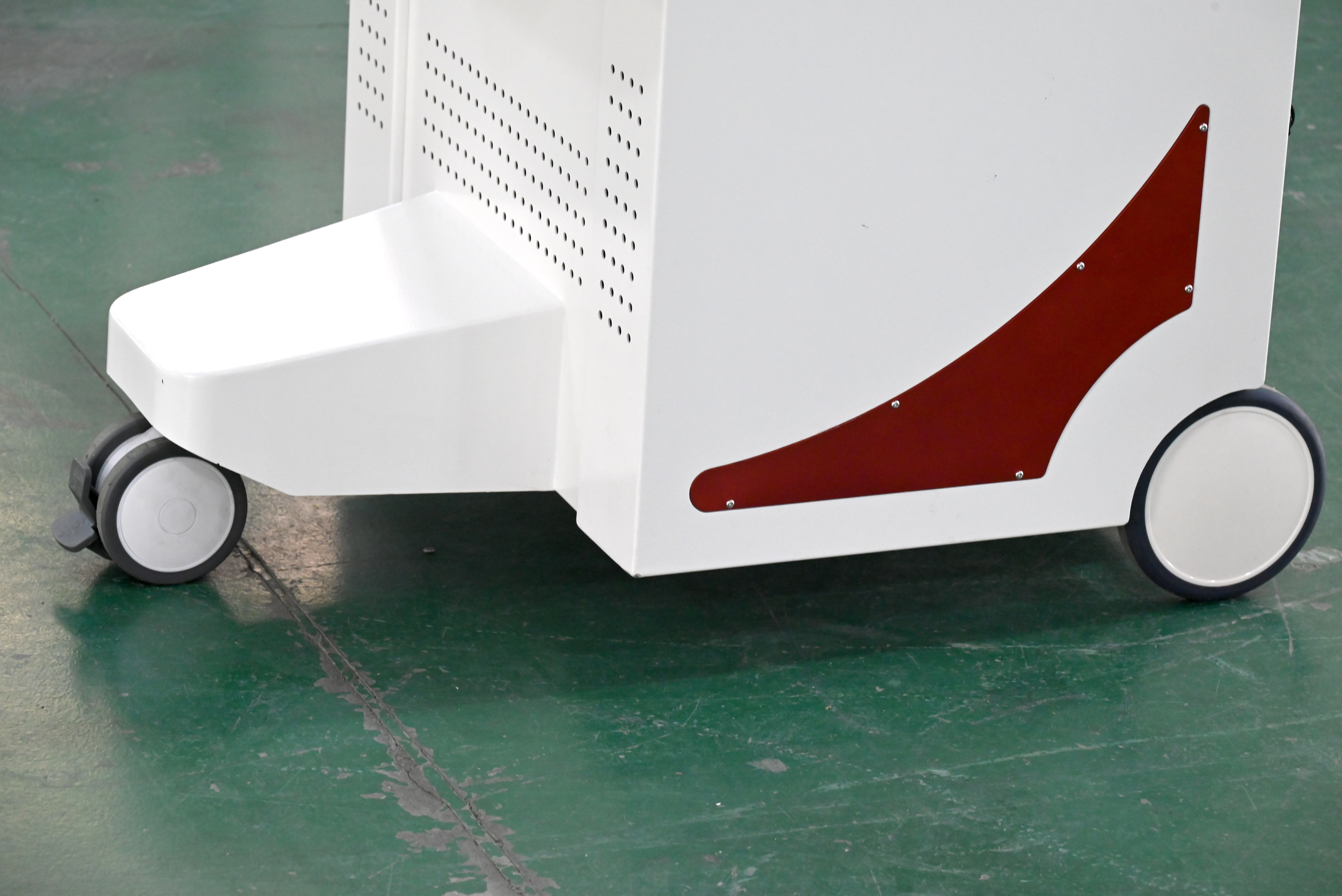

سهولة الحركة مع عجلات متينة |
MicroWeld:
• تتيح اللحام بدقة عالية للغاية
• قطر نقاط اللحام أصغر من 50 ميكرون
• نطاق أوسع لتطبيقات اللحام
|
SweetSpot
• جودة لحام متسقة منذ النبضة الأولى
• عمق مجال كبير
• عملية لحام موثوقة
• تصميم مُرَسِّم ليزر محمي ببراءة اختراع
• لا تأثير للنبضة الأولى
• جودة شعاع ممتازة
|
المعلمات الفنية
النوع |
50W
|
60 واط
|
100 واط
|
120 واط
|
الطول الموجي المركزي |
1080nm
|
|||
كفاءة إضاءة | 65% | |||
قطر نواة الألياف البصرية للإخراج | 20(50، 100 قابلة للتخصيص) ميكرومتر | |||
نمط الإخراج | QBH | |||
طريقة التبريد | تبريد الهواء | |||
درجة حرارة التخزين | 0-60℃ | |||
الرطوبة |
< 70 %
|
|||
نطاق درجة حرارة التشغيل |
10~ 35 ℃
|
|||
الأبعاد (العرض x العمق x الارتفاع) |
300X500X460 مم
|
|||
الوزن | 25 كجم |
صور حقيقية أكثر
![]() |
![]() |
![]() |
![]() |
